電動通風蝶閥

電動通風蝶閥

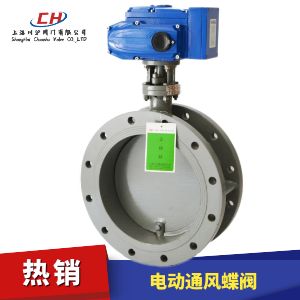

電動通風蝶閥 型號：CHD941W

電動通風蝶閥由角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。電動通風蝶閥廣泛應用于冶金、電站石油、化工等部門。電動通風蝶閥適用于工業、冶金、煙氣除塵、環保等管道作通風調節介質流量之用。

附件選型
電動通風蝶閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。

電動通風蝶閥 技術參數

公稱通徑mm 50～1200
公稱壓力(MPa) PN0.1、0.25、0.6、1.0
介質溫度℃ -40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊）
轉角范圍 0-90度
流量特性 近似百分比
法蘭標準 GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品)
配置執行機構 可配PSQ、HQ、UNIC、361RS、CHV等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動通風蝶閥 零部件參數

零件名稱 材料
閥體 碳鋼(卷焊焊接)、不銹鋼(卷焊加工)
蝶板 碳鋼、不銹鋼
閥桿 2Cr13、不銹鋼
填料 PTFE、柔性石墨

電動通風蝶閥 技術規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.1 0.25 0.6 1.0
試驗壓力 強度試驗 0.15 0.375 0.9 1.5
密封試驗 0.11 0.025 0.66 1.1
低壓氣密試驗 0.5～0.7
適用介質 空氣、廢氣等介質

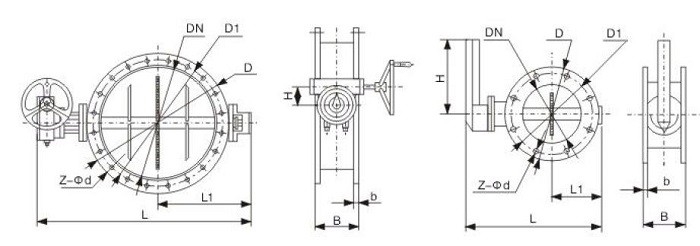

電動通風蝶閥 結構圖

電動通風蝶閥結構圖

電動通風蝶閥 安裝尺寸

DN D D1 B b Z-Φd L1 L H 型號
50 140 110 100 8 4-Φ13 70 230 200 手柄式
100 210 170 110 12 4-Φ18 116 270
150 265 225 8-Φ18 141 330
200 320 280 140 16 8-Φ18 170 390
250 375 335 12-Φ18 197 440 215
300 440 395 170 12-Φ22 220 515
350 490 445 12-Φ22 250 565
400 540 495 190 16-Φ22 270 630 310
450 595 550 16-Φ22 300 680
500 645 600 20 20-Φ22 325 730 105 S-02
600 755 705 210 20-Φ26 510 1006
700 860 810 24-Φ26 560 1118
800 975 920 24-Φ28 618 1300 120 S-03
900 1075 1020 250 24-Φ28 668 1400
1000 1175 1120 28-Φ28 718 1500
1200 1375 1320 32-Φ30 818 1720 150 S-04
1400 1575 1520 300 36-Φ30 918 1920
1500 1690 1630 24 38-Φ30 1000 2010
1600 1790 1730 40-Φ30 1050 2110
1800 1990 1930 44-Φ30 1150 2410 180 S-05
2000 2190 2130 48-Φ30 1250 2610
2200 2405 2340 350 28 52-Φ33 1350 2660 210 S-06
2400 2605 2540 56-Φ33 1450 3060
2500 2705 2640 56-Φ33 1553 3200 250 S-07
2600 2805 2740 60-Φ33 1655 3300
2800 3030 2960 400 30 64-Φ36 1755 3500
3000 3230 3160 68-Φ36 1760 3700
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動通風蝶閥產品詳細樣本。
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質碳鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質不銹鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動調節蝶閥
  • 電動蝶閥
    電動調節蝶閥（材質碳鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動調節蝶閥
  • 電動蝶閥
    電動調節蝶閥（材質不銹鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動硬密封蝶閥
  • 電動蝶閥
    電動硬密封蝶閥（材質碳鋼、三偏心硬密封、對夾連接、配調節型電動執行器）
  • 電動硬密封蝶閥
  • 電動蝶閥
    電動硬密封蝶閥（材質碳鋼、三偏心硬密封、法蘭連接、配開關型電動執行器）
  • 電動塑料蝶閥
  • 電動蝶閥
    電動塑料蝶閥（材質UPVC、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動襯膠蝶閥
  • 電動蝶閥
    電動襯膠蝶閥（材質碳鋼襯膠、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動襯氟蝶閥
  • 電動蝶閥
    電動襯氟蝶閥（材質碳鋼襯氟、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動真空蝶閥
  • 電動蝶閥
    電動真空蝶閥（材質不銹鋼、對夾連接、配開關型電動執行器，帶無源觸點反饋）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質碳鋼、法蘭連接、配智能一體化電動執行器、帶遙控器）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質不銹鋼、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質碳鋼、法蘭連接、配開關型電動執行器、帶無源觸點反饋）
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥（材質碳鋼、法蘭連接、帶高溫支架、適合高溫煙氣中使用）
  • 電動四氟蝶閥
  • 電動蝶閥
    電動四氟蝶閥（材質碳鋼、四氟密封、配開關型電動執行器、帶無源觸點反饋）
  • 電動四氟蝶閥
  • 電動蝶閥
    電動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配開關型電動執行器、帶無源觸點反饋）
  • 防爆型電動蝶閥
  • 電動蝶閥
    防爆型電動蝶閥（材質碳鋼、四氟密封、配防爆型電動執行器、開關型帶觸點反饋）
  • 防爆型電動蝶閥
  • 電動蝶閥
    防爆型電動蝶閥（材質碳鋼、三偏心硬密封、配防爆型電動執行器、開關型帶觸點反饋）

電動通風蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

電動通風蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
