上海川滬閥門有限公司
電動高溫通風蝶閥

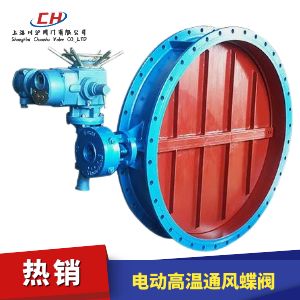

電動高溫通風蝶閥 型號:CHD941W

電動高溫通風蝶閥為垂直板式中線蝶閥,閥體材質選用碳鋼或不銹鋼材料卷焊而成,適合低壓、大口徑、通風或尾氣處理場合使用,與多回傳型電動執行器相連接后,可以控制閥門的開關或者調節(輸入輸出信號4-20mA)管道介質流量大小。適用于工業、冶金、煙氣除塵、環保等管道作通風調節介質流量之用。

附件選型
配開關型電動執行機構(電壓AC220、AC380、AC110、DC24等)和調節型電動執行機構(控制信號4-20mA電流信號或1-5V或0-10V電壓信號等)。選配防爆型電動執行機構,標配防爆等級ExdII BT4(定做其他防爆等級電動執行機構)。

電動高溫通風蝶閥 技術參數

公稱通徑mm 50~1200
公稱壓力(MPa) PN0.1、0.25、0.6、1.0
介質溫度℃ -40~+450(鋼板卷焊),+450以上(不銹鋼板卷焊)
轉角范圍 0-90度
流量特性 近似百分比
法蘭標準 GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品)
配置執行機構 可配PSQ、HQ、UNIC、361RS、CHV等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

零部件參數

零件名稱 材料
閥體 碳鋼(卷焊焊接)、不銹鋼(卷焊加工)
蝶板 碳鋼、不銹鋼
閥桿 2Cr13、不銹鋼
填料 PTFE、柔性石墨

結構圖

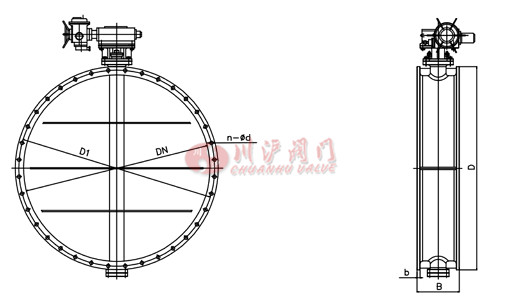

電動高溫通風蝶閥結構圖

外形尺寸

DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要電動高溫通風蝶閥產品詳細樣本。
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質碳鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質不銹鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動調節蝶閥
  • 電動調節蝶閥
    電動調節蝶閥(材質碳鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動調節蝶閥
  • 電動調節蝶閥
    電動調節蝶閥(材質不銹鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動硬密封蝶閥
  • 電動硬密封蝶閥
    電動硬密封蝶閥(材質碳鋼、三偏心硬密封、對夾連接、配調節型電動執行器)
  • 電動硬密封蝶閥
  • 電動硬密封蝶閥
    電動硬密封蝶閥(材質碳鋼、三偏心硬密封、法蘭連接、配開關型電動執行器)
  • 電動塑料蝶閥
  • 電動塑料蝶閥
    電動塑料蝶閥(材質UPVC、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動襯膠蝶閥
  • 電動襯膠蝶閥
    電動襯膠蝶閥(材質碳鋼襯膠、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動襯氟蝶閥
  • 電動襯氟蝶閥
    電動襯氟蝶閥(材質碳鋼襯氟、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動真空蝶閥
  • 電動真空蝶閥
    電動真空蝶閥(材質不銹鋼、對夾連接、配開關型電動執行器,帶無源觸點反饋)
  • 電動通風蝶閥
  • 電動通風蝶閥
    電動通風蝶閥(材質碳鋼、法蘭連接、配智能一體化電動執行器、帶遙控器)
  • 電動通風蝶閥
  • 電動通風蝶閥
    電動通風蝶閥(材質不銹鋼、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動通風蝶閥
  • 電動通風蝶閥
    電動通風蝶閥(材質碳鋼、法蘭連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動通風蝶閥
  • 電動通風蝶閥
    電動通風蝶閥(材質碳鋼、法蘭連接、帶高溫支架、適合高溫?zé)煔庵惺褂茫?/small>
  • 電動四氟蝶閥
  • 電動四氟蝶閥
    電動四氟蝶閥(材質碳鋼、四氟密封、配開關型電動執行器、帶無源觸點反饋)
  • 電動四氟蝶閥
  • 電動四氟蝶閥
    電動四氟蝶閥(材質不銹鋼、四氟密封、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 防爆型電動蝶閥
  • 防爆型電動蝶閥
    防爆型電動蝶閥(材質碳鋼、四氟密封、配防爆型電動執行器、開關型帶觸點反饋)
  • 防爆型電動蝶閥
  • 防爆型電動蝶閥
    防爆型電動蝶閥(材質碳鋼、三偏心硬密封、配防爆型電動執行器、開關型帶觸點反饋)

電動高溫通風蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 最大、正常、最小流量
  • 使用溫度
  • 有無特殊要求
