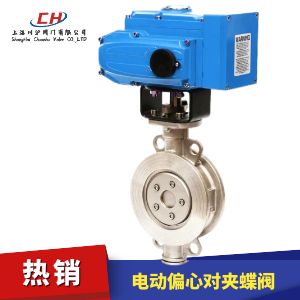

電動對夾蝶閥

電動對夾蝶閥
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN50~1200mm
壓力范圍 PN1.0MPa、1.6MPa、2.5MPa、4.0MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、合金鋼H密封(-40~425℃)
連接方式 對夾式
適用介質 水、氣體、蒸汽、油品介質等
控制方式 ON-OFF(開關型)、4-20mA(調節型)
執行機構 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)

電動對夾蝶閥 型號：CHD973H/CHD973F

電動對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。

附件選型
電動對夾蝶閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。

電動對夾蝶閥 技術參數

公稱通徑DN(mm) 50~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動對夾蝶閥 零部件參數

底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M

電動對夾蝶閥 技術規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等

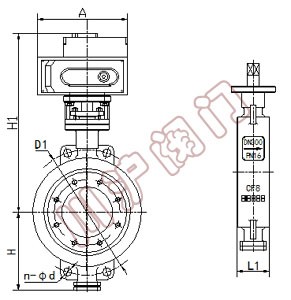

電動對夾蝶閥 結構圖

電動對夾蝶閥 結構圖

電動對夾蝶閥 外形尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
CHD973H/F CHD971F/X H1 1.0MPa 1.6MPa 2.5MPa
L1 H L2 H K n-Фd K n-Фd K n-Фd
50 43 112 43 63 530 125 4-18 125 4-18 125 4-18
65 46 115 46 70 530 145 4-18 145 4-18 145 8-18
80 46 120 46 83 565 160 4-18 160 8-18 160 8-18
100 52 138 52 105 600 180 8-18 180 8-18 190 8-22
125 56 164 56 115 640 210 8-18 210 8-18 220 8-26
150 56 175 56 137 705 240 8-22 240 8-22 250 8-26
200 60 200 60 164 775 295 8-22 295 12-22 310 12-26
250 68 243 68 206 945 350 12-22 355 12-26 370 12-30
300 78 250 78 230 1070 400 12-22 410 12-26 430 16-30
350 78 280 78 248 1140 460 16-22 470 12-26 490 16-33
400 102 305 102 289 1210 515 16-26 525 16-26 550 16-36
450 114 350 114 320 1335 565 20-26 585 16-30 600 20-36
500 127 380 127 343 1415 620 20-26 650 20-30 660 20-36
600 154 445 154 413 1605 725 20-30 770 20-33 770 20-39
700 165 480 165 478 1844 840 24-30 840 24-36 875 24-42
800 190 530 190 525 2040 950 24-33 950 24-39 990 24-48
900 203 580 203 585 2255 1050 28-33 1050 28-39 1090 28-48
1000 216 650 216 640 2380 1160 28-36 1170 28-42 1210 28-56
1200 254 760 254 755 2640 1380 32-39 1390 32-48 1420 32-56
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動對夾蝶閥產品詳細樣本。
