電動防爆球閥

電動防爆球閥
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN15~250mm
壓力范圍 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
適用介質 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
執行機構 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

電動防爆球閥 型號：CHFBQ941F/CHFBQ941PPL/CHFBQ941H

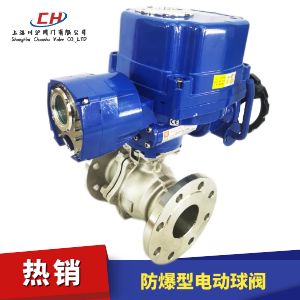

電動防爆球閥是由球閥和防爆型電動執行器組成，適合在易燃易爆的場合使用，電動執行器防爆等級有ExdII BT4，ExdII BT6，可以定做ExdII CT級別的電動防爆球閥，廣泛應用于需要防爆要求的化工、石化、天然氣、煤礦等場合使用。

電動執行機構選型
配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。

電動防爆球閥 技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量 軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃

零部件參數

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

性能規范

試驗標準 公稱壓力（Mpa） 壓力級（class） JIS(Mpa)
試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

結構圖

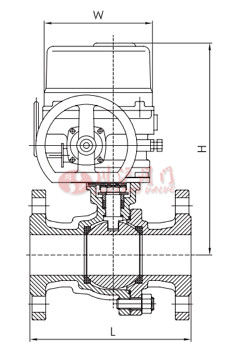

電動防爆球閥結構圖

外形尺寸

DN 200 L 457 H 755 W 260
15 20 25 32 40 50 65 80 100 125 150
130 140 150 165 180 200 225 250 280 320 360
330 340 350 410 425 450 455 475 550 580 660
170 170 170 170 170 170 200 200 220 220 260
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動防爆球閥產品詳細樣本。
