| 閥體材質 | UPVC、RPP、CPVC、PVDF |
|---|---|
| 公稱通徑 | DN15~100mm |
| 壓力范圍 | PN1.0MPa、1.6MPa |
| 適用溫度 | (-20~80℃) |
| 適用介質 | 純水、污水、腐蝕性介質等 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

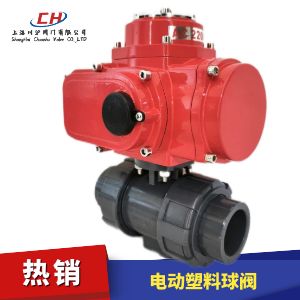

電動塑料球閥采用雙由令、法蘭連接。具有結構緊湊、耐磨損、容易拆卸、方便維修等優點，閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
電動執行機構選型
電動塑料球閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
| 連接方式 | 法蘭、螺紋、由令 | ||||||||
| 閥體結構 | 一體、三通L、三通T | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP | ||||||||
| 密封材質 | PTFE | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配置執行機構 | 可配HQ、CH等系列角行程電動執行機構 | ||||||||
| 控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||

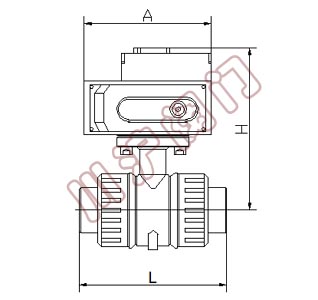

| 通徑DN | L | H | A | 公稱壓力MPa |
|---|---|---|---|---|
| 15 | 112 | 151.6 | 161 | 1.0 |
| 20 | 132 | 157.7 | 161 | 1.0 |
| 25 | 144 | 162 | 161 | 1.0 |
| 32 | 167 | 197.7 | 161 | 1.0 |
| 40 | 172 | 210.5 | 161 | 1.0 |
| 50 | 206 | 225.3 | 161 | 1.0 |
| 65 | 273 | 278.2 | 161 | 1.0 |
| 80 | 303 | 307.7 | 161 | 1.0 |
| 100 | 333 | 362.0 | 188 | 1.0 |
