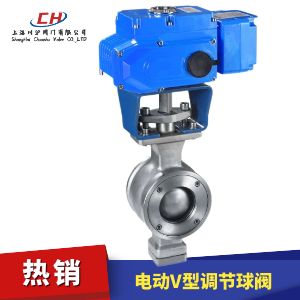

電動V型調節球閥

電動V型調節球閥
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN15~250mm
壓力范圍 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
適用介質 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
執行機構 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

電動V型調節球閥 型號：CHVQ970F/CHVQ970H

電動V型調節球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。

電動執行機構選型
電動V型調節球閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。

電動V型調節球閥 技術參數

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4～9.6MPa
密封試驗 1.76～7.0MPa
流量特性 近似等百分比、直線特性
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%		 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30 36～60
可調節比 250:1 300:1
基本誤差 全行程的≤±2%
回差 全行程的≤±2%
死區 全行程的≤0.8%
輸入信號 4～20mA DC
輸出信號 4～20mA DC

結構圖

電動V型調節球閥 結構圖

外形尺寸

公稱通徑 A D H1 H2 H F
15 62 64 74 75 390 161
20 62 64 74 75 390 161
25 62 64 74 75 390 161
32 62 78 80 75 400 188
40 62 82 85 75 405 188
50 75 100 87 95 430 188
65 80 120 105 115 460 188
80 100 131 115 125 520 268
100 115 158 125 125 530 268
125 130 180 140 155 570 268
450 160 216 153 165 600 268
200 200 268 200 195 680 268
250 240 325 225 225 730 268
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動V型調節球閥產品詳細樣本。
