上海川滬閥門有限公司
電動小流量調節閥
閥體材質 WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑 DN2-25mm
壓力范圍 1.6、4.0、6.4、10.0、16.0、20.0Mpa
閥蓋形式 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
適用介質 水、蒸汽、石油、天然氣等
執行機構 普通型、防爆型(ExdII BT4、CT6)、智能型(帶現場操作)
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

電動小流量調節閥 型號:ZRSW/ZDSW

電動小流量調節閥是由直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動小流量調節閥控制信號4-20mA,反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數,確定閥座縮徑,進而控制閥門的流量大小。

電動執行機構
電動小流量調節閥標配3810L電動執行機構機構,可以選配防爆型3810L電動執行機構和PSL電動執行機構(客戶可指定品牌電動執行機構),電源電壓為AC220V,選配AC380V 和DC24V。

電動小流量調節閥 技術參數

公稱通徑(DN) G3/8"、1/2"、G3/4"、G1"
閥座直徑 1.5 2 3 4 5 6 7 8 9 10 11 12 15
額定流量系數KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允許壓差(MPa) ≤公稱壓力
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比
額定行程 8 10 12
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
配置執行器類別 PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

電動小流量調節閥 零部件參數

零部件 材質
閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥座/套筒 304 304 316 316L
閥芯 304 304 316 316L
導向套/并帽 304 304 316 316L
中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
金屬墊 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
螺栓 25 不銹鋼 不銹鋼 不銹鋼
填料壓蓋 WCB 304 316 316L

電動小流量調節閥 結構圖

電動小流量調節閥 結構圖

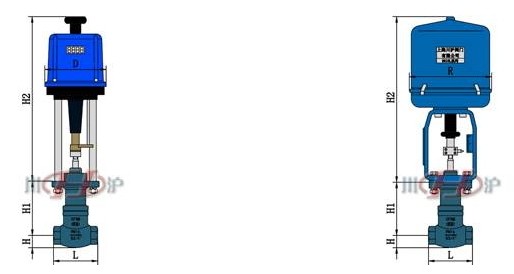

電動小流量調節閥 外形尺寸

公稱通徑DN 閥座直徑dn L H H1 (3810) H1 (PSL) D R
G3/8" 1.5~12 110 30 473 537 177 225
G1/2" 1.5~12 110 30 473 537 177 225
G3/4" 1.5~12 110 30 473 537 177 225
G1" 1.5~12 110 30 473 537 177 225
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要電動小流量調節閥產品詳細樣本。
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥(材質鑄鋼、配防爆型電動執行器、輸入輸出信號4-20mA)
  • 防爆型電動調節閥
  • 電動調節閥
    防爆型電動調節閥(材質不銹鋼、配防爆型電動執行器、輸入輸出信號4-20mA)
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥(材質WC6、帶散熱片、耐高溫型、輸入輸出信號4-20mA)
  • 電動低溫調節閥
  • 電動調節閥
    電動低溫調節閥(材質不銹鋼、帶低溫管、低溫型、輸入輸出信號4-20mA)
  • 電動小流量調節閥
  • 電動調節閥
    電動小流量調節閥(材質不銹鋼、螺紋連接、閥芯閥座縮徑、輸入輸出信號4-20mA)
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、配PSL型電動執行器、輸入輸出信號4-20mA)
  • 電動襯氟調節閥
  • 電動調節閥
    電動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、配PSL型電動執行器)
  • 電動溫度控制閥
  • 電動調節閥
    電動溫度控制閥(材質碳鋼、法蘭連接、帶溫度傳感器和集成溫度控制模塊)
  • 電動溫度調節閥
  • 電動調節閥
    電動溫度調節閥(材質碳鋼、高溫型、帶散熱片、輸入輸出信號4-20mA)
  • 電動三通調節閥
  • 電動調節閥
    電動三通調節閥(材質碳鋼、三通分流、配PSL型電動執行器、輸入輸出信號4-20mA)
  • 電動高溫調節閥
  • 電動調節閥
    電動高溫調節閥(材質不銹鋼、高溫型、帶散熱片、輸入輸出信號4-20mA)
  • VB7200型調節閥
  • 電動調節閥
    VB7200型調節閥(材質黃銅、內螺紋連接、精小型電動執行器)

電動小流量調節閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

電動小流量調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
