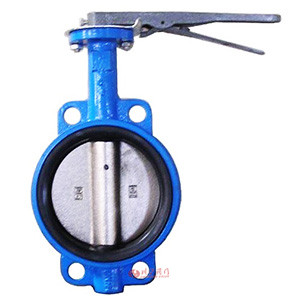

軟密封蝶閥是由手柄和蝶閥組成，連接方式為對夾連接。選用不同的密封介質可以適用于不同的場合，密封面有丁晴橡膠（適用溫度≤80℃）、聚四氟乙烯（適用溫度≤150℃），廣泛適用于液體、粉體、和顆粒物場合。選用襯氟對夾蝶閥可以使用在腐蝕性高的場合。因?yàn)轵?qū)動力為手柄，使用在口徑較小的場合。
執行機構選型
軟密封蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動對夾蝶閥（開關型和調節型控制信號4-20mA）和氣動對夾蝶閥（開關型和調節型控制信號4-20mA）
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨O |
| 設計標準 | GB12238 |
|---|---|
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 蝸輪、手動、電動、氣動 |

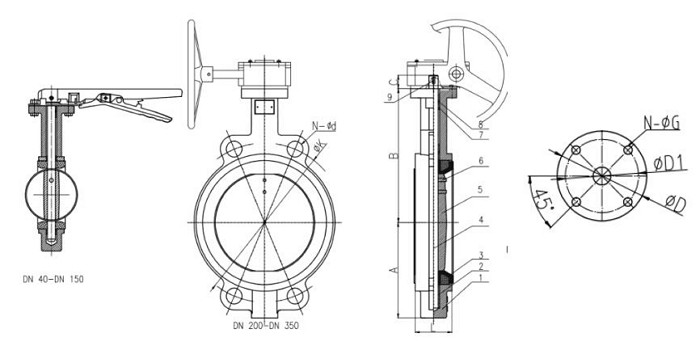

| SIZE | A | B | C | L | DIN PN 10 | DIN PN 16 | ANSI 150LB | JIS 10K | ISO 5211 | Top | |||||||
| mm | in | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?D | ?D1 | N-?G | Flange | ||||
| 40 | 1.5" | 67 | 141 | 32 | 33 | 110 | 4-?18 | 110 | 4-?18 | 98.5 | 4-?16 | 105 | 4-?19 | 65 | 50 | 4-?8 | F05 |
| 50 | 2" | 67 | 141 | 32 | 43 | 125 | 4-?18 | 125 | 4-?18 | 120.6 | 4-?19 | 120 | 4-?19 | 65 | 50 | 4-?8 | F05 |
| 65 | 2?" | 75 | 151 | 32 | 46 | 145 | 4-?18 | 145 | 4-?18 | 139.7 | 4-?19 | 140 | 4-?19 | 65 | 50 | 4-?8 | F05 |
| 80 | 3" | 95 | 160 | 32 | 46 | 160 | 8-?18 | 160 | 8-?18 | 152.4 | 4-?19 | 150 | 8-?19 | 65 | 50 | 4-?8 | F05 |
| 100 | 4" | 111 | 180 | 32 | 52 | 180 | 8-?18 | 180 | 8-?18 | 190.5 | 8-?19 | 175 | 8-?19 | 90 | 70 | 4-?10 | F07 |
| 125 | 5" | 129 | 193 | 32 | 56 | 210 | 8-?18 | 210 | 8-?18 | 215.9 | 8-?22.4 | 210 | 8-?23 | 90 | 70 | 4-?10 | F07 |
| 150 | 6" | 142 | 207 | 32 | 56 | 240 | 8-?22 | 240 | 8-?22 | 241.3 | 8-?22.4 | 240 | 8-?23 | 90 | 70 | 4-?10 | F07 |
| 200 | 8" | 170 | 240 | 45 | 60 | 295 | 8-?22 | 295 | 12-?22 | 298.4 | 8-?22.4 | 290 | 12-?23 | 125 | 102 | 4-?12 | F10 |
