軟密封法蘭蝶閥是由手柄和蝶閥組成，連接方式為對夾連接。選用不同的密封介質可以適用于不同的場合，密封面有丁晴橡膠（適用溫度≤80℃）、聚四氟乙烯（適用溫度≤150℃），廣泛適用于液體、粉體、和顆粒物場合。選用襯氟對夾蝶閥可以使用在腐蝕性高的場合。因?yàn)轵?qū)動力為手柄，使用在口徑較小的場合。
執行機構選型
軟密封法蘭蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動軟密封蝶閥（開關型和調節型控制信號4-20mA）和氣動軟密封蝶閥（開關型和調節型控制信號4-20mA）
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨O |
| 設計標準 | GB12238 |
|---|---|
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 蝸輪、手動、電動、氣動 |

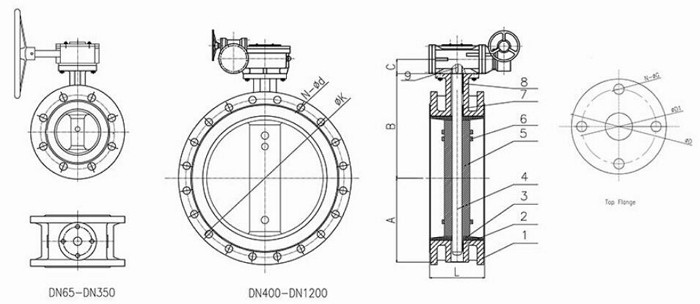

| SIZE | A | B | C | L | ANSI 150B | DIN PN 10 | DIN PN 16 | JIS 10K | Top Flange | |||||||
| mm | in | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?D | ?D1 | N-?G | ||||
| 65 | 22/1" | 72 | 136 | 32 | 112 | 139.7 | 4-?19 | 145 | 4-?18 | 145 | 4-?18 | 140 | 4-?19 | 77 | 57 | 4-?7 |
| 80 | 3" | 88 | 146 | 32 | 114 | 152.4 | 4-?19 | 160 | 8-?18 | 160 | 8-?18 | 150 | 8-?19 | 65 | 50 | 4-?7 |
| 100 | 4" | 96.5 | 158 | 32 | 127 | 190.5 | 4-?19 | 180 | 8-?18 | 180 | 8-?18 | 175 | 8-?19 | 90 | 70 | 4-?10 |
| 125 | 5" | 115 | 179 | 32 | 140 | 215.9 | 8-?19 | 210 | 8-?18 | 210 | 8-?18 | 210 | 8-?23 | 90 | 70 | 4-?10 |
| 150 | 6" | 126 | 197 | 32 | 140 | 241.3 | 8-?22.4 | 240 | 8-?22 | 240 | 8-?22 | 240 | 8-?23 | 90 | 70 | 4-?10 |
| 200 | 8" | 161 | 230 | 45 | 152 | 298.4 | 8-?22.4 | 295 | 8-?22 | 295 | 12-?22 | 290 | 12-?23 | 115 | 89 | 4-?14 |
| 250 | 10" | 199 | 271 | 45 | 165 | 361.9 | 12-?25.4 | 350 | 12-?22 | 355 | 12-?26 | 355 | 12-?25 | 115 | 89 | 4-?14 |
| 300 | 12" | 215 | 305 | 45 | 178 | 431.8 | 12-?25.4 | 400 | 12-?22 | 410 | 12-?26 | 400 | 16-?25 | 140 | 108 | 4-?14 |
| 350 | 14" | 261 | 350 | 45 | 190 | 476.2 | 12-?28.4 | 460 | 16-?22 | 470 | 16-?26 | 445 | 16-?25 | 140 | 108 | 4-?14 |
| 400 | 16" | 290 | 381 | 51 | 216 | 539.7 | 16-?28.4 | 515 | 16-?26 | 525 | 16-?30 | 510 | 16-?27 | 197 | 159 | 4-?21 |
| 450 | 18" | 307 | 392 | 51 | 222 | 577.8 | 16-?31.8 | 565 | 20-?26 | 585 | 20-?30 | 565 | 20-?27 | 197 | 159 | 4-?21 |
| 500 | 20" | 340 | 441 | 57 | 229 | 635 | 20-?31.8 | 620 | 20-?26 | 650 | 20-?33 | 620 | 20-?27 | 197 | 159 | 4-?21 |
| 600 | 24" | 396 | 500 | 70 | 267 | 749.3 | 20-?35.1 | 725 | 20-?30 | 770 | 20-?36 | 730 | 24-?33 | 276 | 216 | 4-?22 |
| 700 | 28" | 496 | 567 | 66 | 292 | 863.6 | 28-?35.1 | 840 | 24-?30 | 840 | 24-?36 | 840 | 24-?33 | 300 | 254 | 8-?18 |
| 800 | 32" | 543 | 641 | 66 | 318 | 977.9 | 28-?41.1 | 950 | 24-?33 | 950 | 24-?39 | 950 | 28-?33 | 300 | 254 | 8-?18 |
| 900 | 36" | 584 | 692 | 118 | 330 | 1085.8 | 32-?41.1 | 1050 | 28-?33 | 1050 | 28-?33 | 1050 | 28-?33 | 300 | 254 | 8-?18 |
| 1000 | 40" | 638 | 735 | 142 | 410 | 1200.2 | 38-?41.1 | 1160 | 28-?36 | 1170 | 28-?42 | 1270 | 28-?39 | 300 | 254 | 8-?18 |
| 1200 | 48" | 763 | 917 | 150 | 470 | 1422.4 | 44-?41.1 | 1380 | 32-?39 | 1390 | 32-?48 | 1380 | 32-?39 | 350 | 298 | 8-?22 |
