三偏心蝶閥

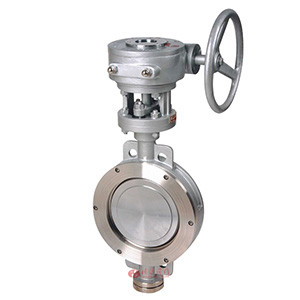

三偏心蝶閥圖片

三偏心蝶閥 型號：D373H

三偏心蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啟確定密封面完全脫離接觸，確保密封 面不損傷。本蝶閥特殊的幾何結構，排除了其它類型蝶閥不能很好密封的缺點，保證了密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材 料制作而成?？朔烁邷厥褂脮r熱膨脹閥門易泄漏的缺點。

執行機構選型
三偏心蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）和氣動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）

三偏心蝶閥 零部件參數

公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
驅動方式 手動、蝸輪傳動、氣動、電動
適用溫度 碳鋼 :-29℃～40℃ 不銹鋼-40℃～600℃

三偏心蝶閥 性能參數

設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-1992；JB/T9092-1999

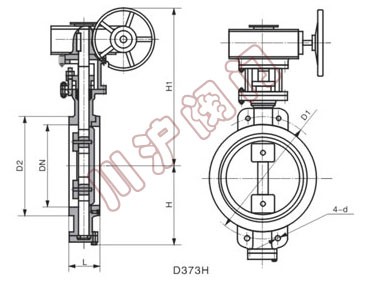

三偏心蝶閥 結構圖

三偏心蝶閥結構圖

三偏心蝶閥 安裝尺寸

公稱通徑 外形尺寸 連接尺寸(標準值)
PN0.6MPa PN1.0MPa PN2.5MPa PN40MPa
毫米 英寸 L H D1 Z-d D1 Z-d D1 Z-d D1 Z-d
50 2 43 112 110 4-14 125 4-18 125 4-18 125 4-14
65 21/2 46 115 130 4-14 145 4-18 145 8-18 145 8-18
80 3 49 120 150 4-18 160 8-18 160 8-18 160 8-18
100 4 56 138 170 4-18 180 8-18 190 8-22 190 8-22
125 5 64 164 200 8-18 210 8-18 220 8-26 220 8-26
150 6 70 175 225 8-18 240 8-22 250 8-26 250 8-26
200 8 71 208 280 8-18 295 8-22 310 12-26 320 12-30
250 10 76 243 335 12-18 350 12-22 370 12-30 385 12-33
300 12 83 283 395 12-22 400 12-22 430 16-30 450 16-33
350 14 92 310 445 12-22 460 16-22 490 16-33 510 16-36
400 16 102 340 495 16-22 515 16-22 550 16-36 585 16-39
450 18 114 380 550 16-22 565 20-26 600 20-36 610 20-39
500 20 127 410 600 20-22 620 20-26 660 20-36 670 20-42
600 24 154 470 705 20-26 725 20-30 770 20-39 / /
700 28 165 550 810 24-26 840 24-30 875 24-42 / /
800 32 190 640 920 24-30 950 24-33 990 24-48 / /
900 36 203 710 1020 24-30 1050 28-33 1090 28-48 / /
1000 40 216 770 1120 28-30 1160 28-36 1210 28-56 / /
1200 48 254 890 1340 32-33 1380 32-39 1420 32-56 / /
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要三偏心蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥（材質不銹鋼、對夾連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、對夾連接、四氟密封、帶手柄）
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥（材質鋁合金、法蘭連接、橡膠密封、帶手柄）
  • 蝶閥
  • 蝶閥
    蝶閥（材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪）
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥（閥體材質碳鋼、對夾連接、帶蝸輪箱）
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥（閥體材質碳鋼、法蘭連接、帶蝸輪箱）
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥（閥體材質碳鋼、橡膠密封、對夾式）
  • 信號蝶閥
  • 蝶閥
    信號蝶閥（閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱）
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥（材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱）
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥（閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱）

三偏心蝶閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

三偏心蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
