上海川滬閥門有限公司

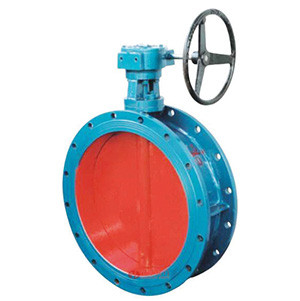

通風蝶閥圖片

通風蝶閥 型號:D341W

通風蝶閥采用與閥體相同材料加工成密封圈,通風蝶閥適用溫度隨閥體選材而定,公稱壓力≤0.5MPa,本通風蝶閥設計合理,力矩小,操作方便,啟閉迅速,重量輕、價格便宜。通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

執行機構選型
通風蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動通風蝶閥(開關型和調節型控制信號4-20mA)和氣動通風蝶閥(開關型和調節型控制信號4-20mA)

通風蝶閥 零部件參數

零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

通風蝶閥 性能參數

公稱通徑 DN(mm) 50~2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

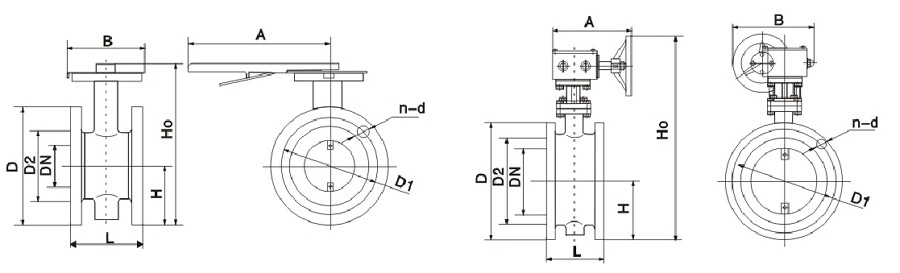

通風蝶閥 結構圖

通風蝶閥結構圖

通風蝶閥 安裝尺寸

DN D D1 n-do C L 重量
D41 D341 D941
200 320 280 8-18 16 140 34 42 78
250 375 335 12-18 16 140 38 46 83
300 440 395 12-22 16 170 48 54 93
350 490 445 12-22 16 170 56 64 95
400 540 495 16-22 16 190 73 81 98
450 595 550 16-22 16 190 81 110 140
500 645 600 20-22 16 190 99 128 179
600 755 705 20-26 18 210 127 157 213
700 860 810 24-26 18 210 152 199 267
800 975 920 24-30 18 210 182 229 326
900 1075 1020 24-30 18 250 240 287 385
1000 1175 1120 28-30 18 250 383 430 528
1100 1275 1220 28-30 18 250   620 682
1200 1375 1320 32-30 18 250   765 827
1400 1575 1520 36-30 18 300   1188 1250
1600 1790 1730 40-30 22 300   1393 155
1800 1990 1930 44-30 22 300   1800 1865
2000 2190 2130 48-30 22 300   2130 2190
2100 2300 2240 52-33 22 300     2785
2200 2405 2340 52-33 26 350     3690
2400 2605 2540 56-33 26 350     4720
2600 2805 2740 60-33 26 350     5530
2800 3030 2960 64-36 26 400     6035
3000 3230 3160 68-36 26 400     6280
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要通風蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥(材質不銹鋼、對夾連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、對夾連接、四氟密封、帶手柄)
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥(材質鋁合金、法蘭連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪)
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥(閥體材質碳鋼、對夾連接、帶蝸輪箱)
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥(閥體材質碳鋼、法蘭連接、帶蝸輪箱)
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥(閥體材質碳鋼、橡膠密封、對夾式)
  • 信號蝶閥
  • 蝶閥
    信號蝶閥(閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱)
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥(材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱)
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥(閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱)

通風蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

通風蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
