電動管夾閥

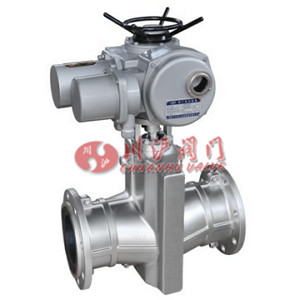

電動管夾閥圖片

電動管夾閥 型號：GJ941X

電動管夾閥由閥體、 橡膠管套、 閥桿、 上下壓板、 拉桿、 電動頭等零件組成。
工作原理:
電動頭給電信號時， 使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉， 反之即行開啟。 壓板在拉桿之間上下往復運動完成閥 門開閉工作。
安裝及維護:
1）本閥門在管道上任意安裝， 沒有介質流向限制。2)本閥門維護成本低， 沒有需要定期更換的閥座、 密封填料、 密
封圈或伸縮管膠管是管夾閥唯一需要更換的零件，一旦更換了膠管， 閥門就像新閥門一樣。 本閥門很少需要其他零件庫存。

電動管夾閥 技術參數

閥體 鋁合金、鑄鐵、碳鋼
套管 橡膠
壓板 鑄鐵
拉桿 鑄鐵
托架 球墨鑄鐵
手輪 鑄鐵
耐溫 ≤80℃
適用介質 礦漿、磨料、干濕型粉塵類

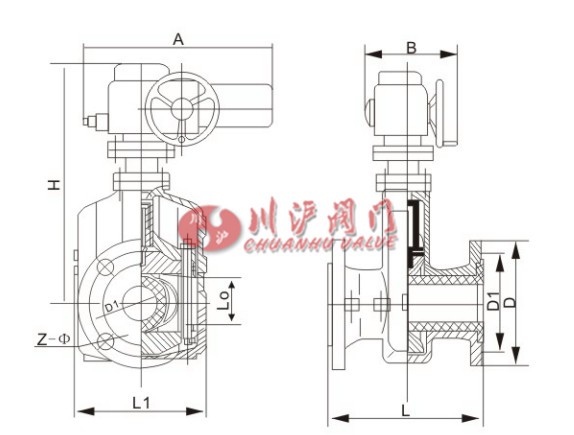

電動管夾閥 結構圖

電動管夾閥結構圖

電動管夾閥 安裝尺寸

公稱
通徑
(DN)		 公稱
壓力
(Mpa)		 工作
壓力
(Mpa)		 L1 Lo D D1 Z-O H 型號 A B Do kw
25 0.6 0.6 124 31 115 85 4-14 一   443 133 一 0.12 18
32 145 40 140 100 4-18 一 一 — 一 - 一 一
40 157 50 150 110 4-18 一 一 一 一 - 一 一
50 160 60 160 125 4-18 一 ZA10-18 552 425 - 0.25 71
65 199 74 180 145 4-18 一 ZA15-15 552 425 305 0.37 80
80 222 88 195 160 4-18 ? ZA30-18 552 425 305 0.75 92.9
100 250 106 215 180 8-18 ? ZA30-18 552 425 305 0.75 101
125 318 134 245 210 8-18 一 一 - - 305 - 一
150 350 158 280 240 8-23 1000 ? 一 一 一 一 一
200 446 206 335 295 8-23 1174 ZA-14-18 766 390 305 1.1 265
250 0.4 0.4 516 256 395 350 12-23 一 一 — 一 - 一 —
300 562 304 445 400 12-23 一 一 — 一 - 一 一
采用標準設計與制造：Q/JBGN02結構長度:Q/JBGN02法蘭連接尺寸:JB78(PN1.0MPa)
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要電動管夾閥產品詳細樣本。
