氣動管夾閥

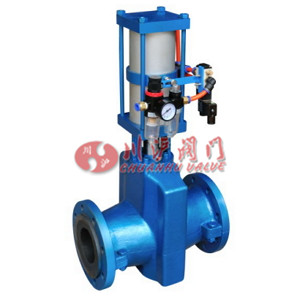

氣動管夾閥圖片

氣動管夾閥 型號：GJ641X

氣動管夾閥由閥體、 橡膠管套、 閥桿、 上下壓板、 拉桿、 氣動頭等零件組成。
工作原理:
氣動頭通氣時， 使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉， 反之即行開啟。 壓板在拉桿之間上下往復運動完成閥 門開閉工作。
安裝及維護:
1）本閥門在管道上任意安裝， 沒有介質流向限制。2)本閥門維護成本低， 沒有需要定期更換的閥座、 密封填料、 密
封圈或伸縮管膠管是管夾閥唯一需要更換的零件，一旦更換了膠管， 閥門就像新閥門一樣。 本閥門很少需要其他零件庫存。

氣動管夾閥 技術參數

閥體 鋁合金、鑄鐵、碳鋼
套管 橡膠
壓板 鑄鐵
拉桿 鑄鐵
托架 球墨鑄鐵
手輪 鑄鐵
耐溫 ≤80℃
適用介質 礦漿、磨料、干濕型粉塵類

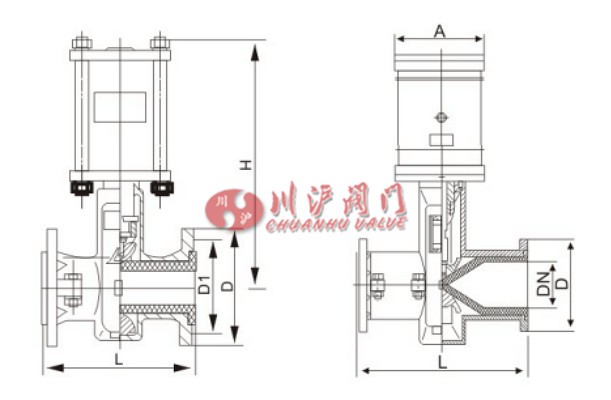

氣動管夾閥 結構圖

氣動管夾閥結構圖

氣動管夾閥 安裝尺寸

公稱通徑 （DN） 公稱壓力 （MPa） 工作壓力 （MPa） L L1 D D1 Z-Φ H A 重量 （kg）
25 0.6 0.6 160 124 115 85 4-14
32 165 145 ＊140 100 4-18
40 190 157 ＊150 110 4-18
50 210 160 160 125 4-18
65 250 199 180 145 4-18
80 300 222 195 160 4-18
100 350 250 215 180 8-18
125 430 318 245 210 8-18
150 500 350 280 240 8-23 1000 265
200 0.4 0.4 650 446 335 295 8-23 1174 330
250 800 516 ＊395 350 12-23
300 950 562 ＊445 400 12-23
  采用標準     設計與制造：Q/JBGN02     結構長度：Q/JBGN02     法蘭連接尺寸：JB78（PN1.0MPa）
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要氣動管夾閥產品詳細樣本。
