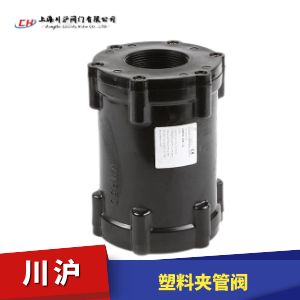

VMP塑料夾管閥一種輕巧經濟型夾管閥，又稱管夾閥、壓管閥、氣囊閥、箍斷閥、管囊閥等，用于自動關斷的緊湊型氣動閥，用于粉體顆粒粉劑、懸浮液、污水、排氣等。公稱通徑供貨范圍：DN10-DN50。VMP塑料夾管閥中包括核心部件內襯套、閥體和兩個套管蓋。閥體由主體部分和兩個壓區環組成，這兩個環分別插入到末端，并分別通過 O形密封圈和閥體主體部分之間密封。在AMP系列氣動管囊閥閥體中，管囊閥內襯套居中對齊，并且由于兩個套管蓋的作用而被壓向末端，由此構成一個結構緊湊的單元。
當壓縮空氣或液體（用最低為2 bar的壓差）進入到管囊閥時，特制的有很高回彈力的內襯套被壓縮。閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流的絕對可靠地關斷，同時也最大限度地提高了內襯套的使用壽命。
| 公稱通徑 | DN10-DN50 |
|---|---|
| 工作溫度 | -20℃ - +150℃ |
| 工作壓力 | 2-5bar |
| 密封等級 | ANSI B 16-104、Class |
| 連接方式 | 管內螺紋（ISO 228）或NPT |
| 殼體/套管蓋 | 聚甲醛POM天然色: 醫藥/食品 聚甲醛POM黑色: 極好的耐氣候性能 聚甲醛POM導電: 危險及防爆區 |
| 內襯套 | 耐磨天然橡膠、食品安全天然橡膠、三元乙丙EPDM、丁晴橡膠、氯丁橡膠、氯磺化聚乙烯橡膠、丁基橡膠等材料 |
| 結構 | 結構緊湊端面長度減少30% |
|---|---|
| 重量 | 重量減少25% |
| 行業 | 適合食品行業應用 |
| 設計 | 防爆保護設計 |
| 耐用 | 極好的耐氣候性 |
| 流阻 | 通道流暢 無堵塞 |
| 密封 | 零泄露100%密封 |
| 更換 | 易維護和更換配件 |

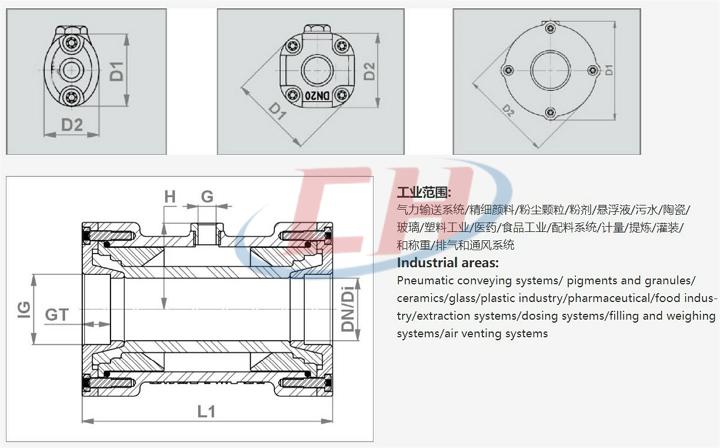

| DN/Di (mm) |
IG (inch) |
GT (mm) |
L1 (mm) |
D1 (mm) |
D2 (mm) |
G (inch) |
H (mm) |
PS max. (bar) |
螺絲 screws |
容積* volume.(ml) (ca/approx) |
重量** Weight(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | G? " | 12 | 80 | 45 | 34 | G1/8" | 27,5 | 6,0 | 4 | 15 | 0,12 |
| 15 | G? " | 14 | 95 | 55 | 46 | G1/8" | 32,5 | 6,0 | 4 | 25 | 0,31 |
| 20 | G? " | 17 | 103 | 63 | 56 | G1/8" | 34,5 | 6,0 | 8 | 40 | 0,31 |
| 25 | G1" | 17 | 120 | 75 | 70 | G1/8" | 40,0 | 6,0 | 8 | 80 | 0,50 |
| 32 | G1? " | 18 | 135 | 98 | 90 | G1/4" | 48,0 | 4,5 | 8 | 150 | 0,66 |
| 40 | G1? " | 18 | 160 | 111 | 103 | G1/4" | 55,0 | 4,5 | 8 | 300 | 0,97 |
| 50 | G2" | 24 | 170 | 130 | 120 | G1/4" | 64,0 | 4,0 | 12 | 450 | 1,50 |
◆更換內襯套、清潔管囊閥或進行其它任何操作之前，一定要關閉氣源供應，并要斷開近制氣的連接。
◆在管囊閥運行時，一定要確保身體部位、工具或其它特體與之接觸。
◆在閥門接觸到到輸送介質/產品之前，要了解并遵照安全數據表中的說明。
◆當介質的輸送溫度較高時，不要觸摸管囊閥（有造成灼傷的危險）
◆只有在設備已經關機并處于無壓狀態時，允許拆卸管囊閥。
◆為防止管囊閥的最大允許工作壓力/控制壓力過載，設備中須安裝配備壓力限制器和安全閥。
◆不穩定氣體，不能作工作介質使用。
◆請注意，應用的介質或隨管囊閥應用環境的不同，有產生靜電的可能。
◆選用管囊閥材料，除要考慮閥門本身的使用壽命，還要考慮驅動部件（氣路控制、電磁閥等），一旦內襯套發生損壞，介質有可能進入到控制線路中去。
| 管夾閥說明書 | 下載 |
|---|
