上海川滬閥門有限公司

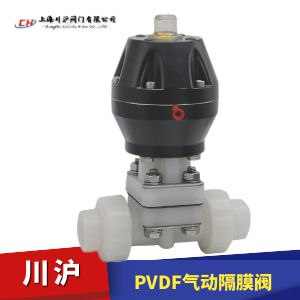

PVDF氣動由令隔膜閥圖片

PVDF氣動由令隔膜閥 型號:G661F

PVDF氣動由令隔膜閥的特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。內腔隔開件是採用橡膠或塑料等軟質密封制作的隔膜,密封性較好。

公稱通徑:DN15 ~ DN100
公稱壓力:PN6、PN10
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等

PVDF氣動由令隔膜閥 技術參數

NO. 名稱Name 材質Material
1 閥體
Body
PVDF
2 隔膜
Diaphragm
F46
2a 拷貝
Copy
PVDF
3 閥 瓣
Disc
PVDF
4 閥蓋
Cover
PVDF
5 閥桿
Stem
2Cr13
6 閥桿螺母
Stem nut
HPb59-1
7 氣缸
Cylinder
鋁合金
Aluminium alloy
8 并帽
Cap
304

PVDF氣動由令隔膜閥 技術參數

材 料 代號 適用溫度 適用介質
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種
有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種
有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強
腐蝕性介質。
聚三氟氯乙烯 ? PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增強聚丙烯   RPP   ≤100℃ 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機
酸、無機酸、無機溶劑等。
  聚烯烴     PO     ≤100℃ 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒
鑄鐵,無襯里   ≤100℃ 非腐蝕性介質
Non ??corrosive ??medium
不銹鋼,無襯里   ≤150℃ 一般腐蝕性介質
丁基膠(B級)   IIR   ≤120℃ 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。
★天然膠(Q級) ? NR ≤85℃ 凈化水、無機鹽、稀釋無機酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。
氯丁膠 CR ≤85℃ 耐酸、耐堿、耐油和非極性溶劑。耐磨性優于天然膠。
丁腈膠 NBR ≤85℃ 耐油耐磨,其耐酸性能與天然膠相似。
  海帕隆   CSPE   ≤120℃ 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。
  氟橡膠   FKM   ≤150℃ 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。
  硅橡膠   SI   ≤200℃ 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸,
稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。

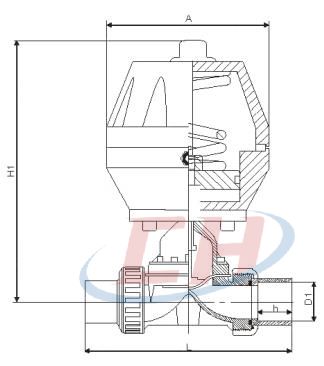

PVDF氣動由令隔膜閥 結構圖

PVDF氣動由令隔膜閥結構圖

PVDF氣動由令隔膜閥 安裝尺寸

NPS(In) DN(mm) PN( MPa) size(mm)standard reference
L D1 A H W(kg)
1/2 15 0.6 196 20 110 195 2
3/4 20 0.6 221 25 110 200 2.3
1 25 0.6 234 32 110 210 2.5
11/4 32 0.6 255 40 140 228 3
11/2 40 0.6 284 50 140 240 5
2 50 0.6 321 63 170 290 8

PVDF氣動由令隔膜閥 三維分解圖

PVDF氣動由令隔膜閥三維分解圖

PVDF氣動由令隔膜閥 流量特性

PVDF氣動由令隔膜閥流量特性
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要PVDF氣動由令隔膜閥產品詳細樣本。
