波紋管截止閥

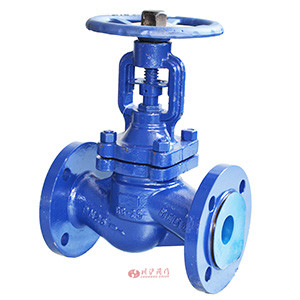

波紋管截止閥圖片

波紋管截止閥 型號：WJ41H

波紋管截止閥采用成形不銹鋼波紋管設計，密封性能可靠，適用于易燃易爆，有毒有害介質的工礦，可以有效地防止閥門外漏現象。

產品特點：
1、產品結構合理、密封可靠 2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能 4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要 5、閥芯可根據需要做承切斷型和調節型

波紋管截止閥 技術參數

型號 WJ41H-16C WJ41H-25C WJ41H-16P WJ41H-25P WJ41H-16R WJ41H-25R
工作壓力（MPa） 1.6 2.5 1.6 2.5 1.6 2.5
適用溫度（℃） ≤425 ≤200
適用介質 無腐蝕性介質 腐蝕性介質
材料 閥體、閥蓋、閘板 碳素鋼 CF8
閥桿 鉻不銹鋼 CF8 CF3
密封面 鉻不銹鋼或碳鋼堆焊硬質合金 鉻不銹鋼或碳鋼堆焊硬質合金
填料 柔性石墨或夾不銹鋼絲柔性石墨 柔性石墨或夾不銹鋼絲柔性石墨
波紋管 304SS 304SS 316SS

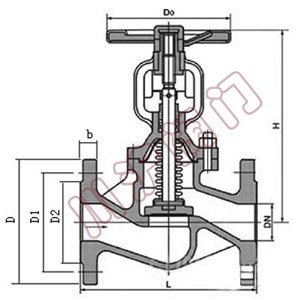

波紋管截止閥 結構圖

波紋管截止閥 結構圖

波紋管截止閥 外形尺寸

公稱通徑
DN		 主要外形尺寸和連接尺寸
L D D1 D2 b H Do
WJ41H-16C WJ41H-16P
15 130 95 65 47 14 202 120
20 150 105 75 58 14 231 140
25 160 115 85 68 14 231 140
32 180 140 100 78 16 286 160
40 200 150 110 88 16 317 200
50 230 165 125 102 16 317 200
65 290 185 145 122 18 331 240
80 310 200 160 123 20 402 240
100 350 220 180 158 20 416 320
125 400 250 210 184 22 467 360
150 480 285 240 212 24 525 360
200 600 340 295 268 26 611 500
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要波紋管截止閥產品詳細樣本。

波紋管截止閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

波紋管截止閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
