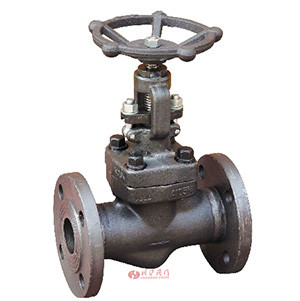

鍛鋼截止閥型號：JD41H/JD41Y/JD61H/JD61Y

鍛鋼截止閥按照API 602標準設計制造，是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小，提供三種閥蓋設計形式：螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式。

鍛鋼截止閥技術參數

公稱壓力（Mpa）	實驗壓力			工作溫度（℃）
公稱壓力（Mpa）	強度（水）（Mpa）	密封（水）空氣	低壓密封空氣（Mpa）	工作溫度（℃）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4.0	6.0	4.4	0.6
6.4	9.6	7.04	0.6
10.0	15.0	11.0	0.6

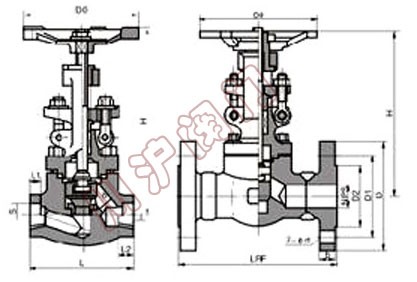

鍛鋼截止閥結構圖

鍛鋼截止閥外形尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	d	S	L1	T	L2	H	D0
JD41H-16C JD41H-25 JD41H-40 JD11H-16C JD11H-25 JD11H-40 JD61H-16C JD61H-25 JD61H-40
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	166
40	170	36	49	15	1-1/2	21	247	188
50	200	46	61	16	2	25	290	220
JD41H-64 JD11H-64 JD61H-64
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	166
40	170	36	49	15	1-1/2	21	258	188
50	210	46	61	16	2	25	405	220

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	d	S	L1	T	L2	H	D0
JD41H-100 JD11H-100 JD61H-100
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	166
40	170	26	49	15	1-1/2	21	258	188
50	210	46	61	16	2	25	405	220
JD41H-160 JD11H-160 JD61H-160
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1-1/4	21	216	188
40	170	36	49	15	1-1/2	21	258	220
50	210	46	61	16	2	25	405	220

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要鍛鋼截止閥產品詳細樣本。

鍛鋼截止閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

鍛鋼截止閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
