API美標截止閥

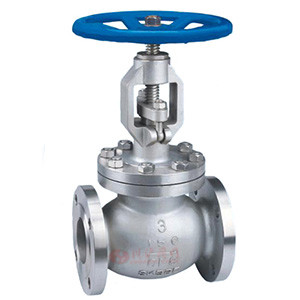

API美標截止閥圖片

API美標截止閥 型號：JM41W/JM41H/JM41Y

API美標截止閥執行ANSI和API標準，閥瓣和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

API美標截止閥 技術參數

公稱壓力（Lb） 實驗壓力 工作溫度（℃）
強度（水）（Mpa） 密封（水）空氣 低壓密封空氣（Mpa）
150 3.0 2.2 0.6 350
300 7.5 5.5 0.6
600 15.0 11.0 0.6
900 22.5 16.5 0.6
1500 30.0 22.0 0.6

API美標截止閥 零件材料

零件名稱 材質
閥體/閥蓋 WCB CF8 CF3
閥瓣 WCB CF8 CF3
閥桿 13Cr 304SS 316SS
填料 柔性石墨 PTFE編織 PTFE編織
墊片 304L+石墨 304L+PTFE 316L+PTFE
壓蓋 WCB CF8 CF3
填料壓環 WCB CF8 CF8

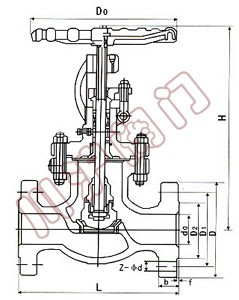

API美標截止閥 結構圖

API美標截止閥 結構圖

API美標截止閥 外形尺寸

DN 150Lb
in L D D1 D2 b n-φd H D0
1/2 108 89 60.5 35 11.2 4-16 241 100
3/4 117 98 69.9 43 12.7 4-16 241 100
1 127 108 79.2 51 14.2 4-16 242 125
11/4 140 117 89 63 16 4-16 280 160
11/2 165 127 98.6 73 17.5 4-16 286 160
2 203 152 120.7 92 19 4-16 368 200
21/2 216 178 139.7 105 22.4 4-19 387 200
3 241 190 152.4 127 24 4-19 411 250
4 292 229 190.5 157 24 4-19 454 250
5 356 254 216.0 186 24 8-22 455 350
6 406 279 241.3 216 25.4 8-22 541 350
8 495 343 298.5 270 28.4 8-22 651 450
10 622 406 362.0 324 30.2 12-25.4 800 450
12 698 483 431.8 381 32 12-25.4 1231 600
14 787 533 476.3 413 35 12-29 1450 600
16 914 597 539.8 470 36.6 26-29 1645 600
DN 300Lb
1/2 152 95 66.5 35 14.2 4-16 241 140
3/4 178 117 82.5 43 16 4-19 241 140
1 203 123 89 51 17.5 4-19 283 160
11/4 216 133 98.5 63 19 4-19 320 200
11/2 229 155 114.3 73 20.6 4-22.5 322 200
2 267 165 127 92 22.4 8-22.5 399 200
21/2 292 190 149.4 105 25.4 8-22.5 438 250
3 318 210 168.1 127 28.4 8-22.5 464 280
4 356 254 200.2 157 31.8 8-22.5 565 350
5 400 279 235 186 35 8-22.5 614 350
6 444 318 269.7 216 36.6 12-25.4 717 400
8 559 381 330.2 270 41.2 12-25.4 930 500
10 622 444 387.4 324 47.8 16-28.5 1012 550
12 711 521 450.8 381 50.8 16-32 1231 600
14 762 584 514.4 413 54 20-32 1450 600
16 864 648 571.5 470 57.2 20-35 1645 600
DN 600Lb
in L D D1 D2 b n-φd H D0
1/2 165 95 66.5 35 14.5 4-16 285 100
3/4 190 117 82.5 43 16 4-19 285 125
1 216 124 89 51 17.5 4-19 313 160
11/4 229 133 98.5 63 21 4-19 328 160
11/2 241 156 114.3 73 22.5 4-22.5 365 180
2 292 165 127 92 33 8-19 444 200
21/2 330 190 149.4 105 36 8-22.5 483 250
3 356 210 168.1 127 39 8-22.5 533 250
4 432 273 216 157 45 8-25.4 622 350
5 508 330 266.7 186 52 8-28.5 750 350
6 559 356 292.1 216 55 12-28.5 800 450
8 660 419 349.3 270 63 12-32 927 500
10 787 508 431.8 324 71 16-35 1257 600
12 838 559 489 381 74 20-35 1468 680
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要API美標截止閥產品詳細樣本。

API美標截止閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

API美標截止閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
