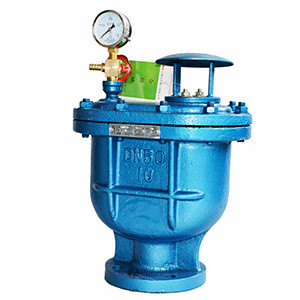

第一代復合式排氣閥型號：CARX

第一代復合式排氣閥用于管路上的高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作。

適用范圍
第一代復合式排氣閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。

第一代復合式排氣閥技術參數

序號	名稱	材質
1	閥體	HT200
2	閥蓋	HT200
3	浮球	SUS 304
4	杠桿架	鑄銅ZH59
5	桿	鑄銅ZH59
6	塞頭	丁睛橡膠NBR

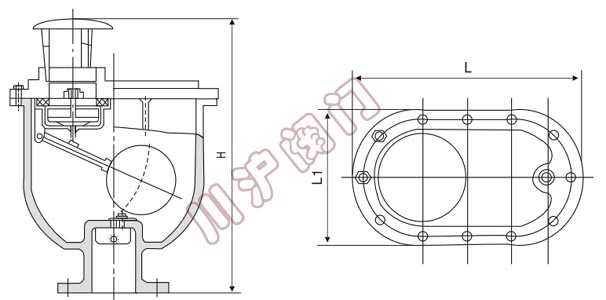

第一代復合式排氣閥結構圖

第一代復合式排氣閥外形尺寸

型號	公稱通徑DN(mm)	尺寸
型號	公稱通徑DN(mm)	H	L	L1	D	D1	D2	z-φd
CARX-1.0 CARX-1.6	20	375	290	180	105	75	55	4-12
	25	375	290	180	115	85	65	4-14
	50	480	360	205	160	125	100	4-14
	80	520	405	245	195	160	135	4-18
	100	530	405	245	215	180	155	4-18

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要第一代復合式排氣閥產品詳細樣本。

第一代復合式排氣閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

第一代復合式排氣閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求

排氣閥
復合式排氣閥（材質碳鋼、法蘭連接、帶堵頭、老式結構、排氣量大）

排氣閥
復合式排氣閥（材質碳鋼、法蘭連接、帶壓力表、老式結構、排氣量大）

排氣閥
復合式排氣閥（材質不銹鋼、法蘭連接、帶堵頭、新型結構、排氣量更大）

排氣閥
復合式排氣閥（材質不銹鋼、法蘭連接、帶壓力表、新型結構、排氣量更大）

排氣閥說明書	下載
