氣動對夾蝶閥

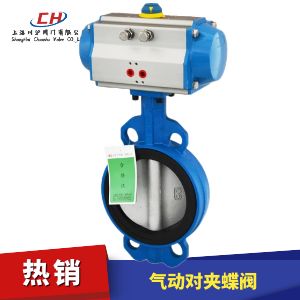

氣動對夾蝶閥圖片

氣動對夾蝶閥 型號：CHD671X/CHD671F/CHD673F/CHQ673H

氣動對夾蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。

附件選型
氣動對夾蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動對夾蝶閥 技術參數

公稱通徑DN(mm) 50～1200
公稱壓力 PN1.0、1.6、2.5MPa
連接形式 對夾式
閥板形式 垂直板式
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4～20mA控制)

氣動對夾蝶閥 零部件參數

零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨

氣動對夾蝶閥 技術規范

設計依據 GB標準
設計標準 GB/12238
結構長度 法蘭 連接 GB/12221
連接法蘭尺寸 GB/12221
試驗和檢驗 JB/T9002

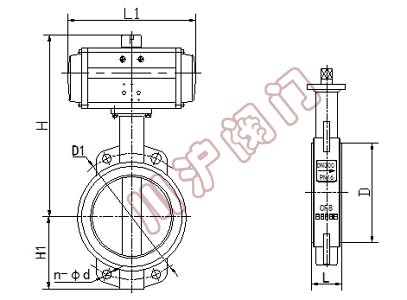

氣動對夾蝶閥 結構圖

氣動對夾蝶閥結構圖

氣動對夾蝶閥 外形尺寸

公稱通徑 外形尺寸 連接尺寸
L L1 H H1 D D1 n-Φd
50 42 141 269 68 52.9 120 4-23
65 44.7 159 283 75 64.5 136.2 4-23
80 45.2 159 289 93 78.8 160 4-23
100 52.1 211 320 104 10.4 185 4-23
125 54.4 248 351 118 123.3 215 4-23
150 55.8 269 380 133 155.6 238 4-25
200 60.6 345 435 165 202.5 295 4-29
250 65.6 409 509 197 250.5 357 4-29
300 76.5 438 597 224 301.6 407 4-30
350 76.5 550 653 267 333.3 467 4-30
400 86.5 550 720 309 389.6 515 4-30
450 105.6 600 772 328 440.51 565 4-30
500 131.8 633 867 361 491.5 620 4-33
600 152 730 998 459 592.5 725 4-36
700 163 1230 1116 520 695 840 4-36
800 188 1430 1330 591 794.7 950 4-39
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要氣動對夾蝶閥產品詳細樣本。
