氣動高壓球閥

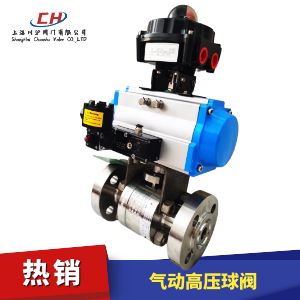

氣動高壓球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN15~100mm
公稱壓力 PN10.0Mpa、16.0MPa、20.0MPa、Class300、600
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
執行機構 雙作用氣缸、單作用氣缸(彈簧復位)
控制附件 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動高壓球閥 型號：CHQ641N/CHQ641H

氣動高壓球閥由鍛鋼高壓閥體及活塞式氣動執行器組成。主要適用于 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。氣動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

附件選型
氣動高壓球閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動高壓球閥 技術參數

閥體形式 三段式鍛造閥體
公稱通徑 DN15～300mm、1/2"～12"
公稱壓力 國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
法蘭標準 ANSI、GB、JB、HG等
連接形式 法蘭式、焊接式、螺紋式(適用于PN10MPa以內)
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

氣動高壓球閥 零部件參數

零件名稱 材料
閥體、閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯
螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
密封填料 Ｖ型PTFE、柔性石墨

氣動高壓球閥 結構圖

氣動高壓球閥結構圖

氣動高壓球閥 外形尺寸

公稱通徑

DN(mm)		 尺寸
L D D1 D2 Z-Φd A H
16MPa
10 210 95 60 18 3-18 560 500
15 230 95 60 20 3-18 560 600
20 240 105 68 28 3-18 820 630
25 260 105 68 28 3-18 820 630
32 300 115 80 38 4-18 820 630
40 350 165 115 48 6-26 900 890
50 400 165 115 58 6-26 900 890
65 490 200 145 74 6-29 1130 1050
80 580 225 170 94 6-33 1130 1050
100 620 260 195 115 6-36 ? ?
32MPa
10 210 95 60 18 3-18 560 500
15 230 105 68 28 3-18 560 600
20 240 105 68 28 3-18 820 680
25 260 115 80 35 4-18 820 680
32 300 165 115 41 4-22 820 680
40 350 165 115 47 6-26 930 960
50 400 200 145 70 6-29 930 960
65 490 225 170 90 6-33 1130 1230
80 580 260 195 112 6-36 1130 1230
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩痈邏呵蜷y產品詳細樣本。
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質碳鋼、法蘭連接、配雙作用氣缸或單作用氣缸、不帶附件）
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質不銹鋼、法蘭連接、配氣動執行器、帶電磁換向閥電壓AC220V或DC24V）
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質不銹鋼、法蘭連接、配氣動執行器、帶ASCO電磁閥和限位開關）
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質不銹鋼、法蘭連接、配氣動執行器、帶手輪可手動開閉、帶電磁閥）
  • 氣動超薄球閥
  • 氣動球閥
    氣動超薄球閥（材質不銹鋼、對夾連接、配雙作用氣缸或單作用氣缸、不帶附件）
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥（材質UPVC、雙由令連接、配雙作用或單作用氣動執行器、不帶附件）
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥（材質PP、法蘭連接、配雙作用或單作用氣動執行器、不帶附件）
  • 氣動真空球閥
  • 氣動球閥
    氣動真空球閥（材質不銹鋼、活套法蘭連接、配雙作用或單作用氣動執行器、帶限位開關）
  • 氣動三通衛生級球閥
  • 氣動球閥
    氣動三通衛生級球閥（材質不銹鋼、卡箍連接、配雙作用或單作用氣動執行器、不帶附件）
  • 氣動保溫球閥
  • 氣動球閥
    氣動保溫球閥（材質不銹鋼、帶保溫夾套、配雙作用或但作用氣缸、帶防爆電磁閥）
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥（材質不銹鋼、V型球閥、配雙作用或單作用氣缸、帶定位器）
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥（材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶保位閥、帶定位器）
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥（材質不銹鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥、帶限位開關）
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥（材質不銹鋼、帶手輪、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥（閥體材質碳鋼、配雙作用或單作用氣缸、配防爆型電磁閥、防爆型限位開關）
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥（材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥、限位開關）
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥（材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥（材質不銹鋼、鍛造、配雙作用或單作用氣缸、帶雙電控電磁閥、帶限位開關）
  • 氣動三通內螺紋球閥
  • 氣動球閥
    氣動三通內螺紋球閥（材質不銹鋼、螺紋連接、配雙作用或單作用氣缸、帶電磁閥）
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶限位開關）
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥（材質碳鋼襯氟、帶手輪、配雙作用或單作用氣缸、帶電磁閥、限位開關）
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥（材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、不帶附件）
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥（材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、配山武智能定位器）
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥（材質不銹鋼、配雙作用或單作用氣缸、帶電磁閥、限位開關、空氣減壓閥）
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥（材質不銹鋼、配雙作用或單作用氣缸、配對法蘭、帶全套附件）
  • 氣動V型球閥
  • 氣動球閥
    氣動V型球閥（材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶限位開關）
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質不銹鋼、配雙作用氣缸、配防爆電磁閥、防爆限位開關和空氣減壓閥）
  • 氣動調節球閥
  • 氣動球閥
    氣動調節球閥（材質不銹鋼、配雙作用或單作用氣缸、配閥門定位器、輸入信號4-20mA）
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥）
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥、限位開關）
  • 氣動球閥
  • 氣動球閥
    氣動球閥（材質碳鋼、磷化處理、配雙作用氣缸、帶電磁閥、限位開關、防爆接管）

氣動高壓球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動高壓球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
