AW型氣動執行器

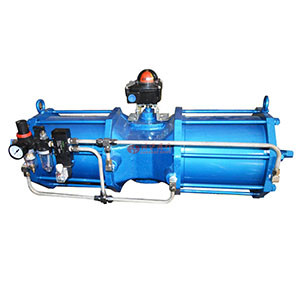

AW型氣動執行器圖片
驅動形式 角行程（0-90°）
作用形式 雙作用、單作用（彈簧復位）
控制方式 ON-OFF(配電磁閥)、DC4~20mA(配閥門定位器)
氣源壓力 0.4-0.7MPa
氣源接口 G1/4"、G1/2"
殼體材質 鑄鐵
選配附件 電磁閥、限位開關、接近開關、氣源三聯件、保位閥、閥門定位器、手輪

AW型氣動執行器 型號：AW

AW型氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命。

執行機構選型
選用AW氣動執行器時，先確定閥門扁、閉時的扭矩，再根據閥門使用的流體介質，增加安全值。對清潔、潤滑介質墻加20%安全值；對水蒸氣或非潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的用氣體輸送的顆料粒粉料介質增加100%安全值。然后根據氣源工作壓力，查找雙作用式或單作用式扭矩表，可得到準確的執行器型號。單作用式輸出扭矩表中，小彈簧扭矩即為關閉閥門時的扭矩，大彈簧扭矩即為打開閥門時的扭矩。

AW型氣動執行器及附件的功能和用途

1、雙作用執行器：對閥門開啟和關閉的兩位式控制。
2、單作用執行器（彈簧復位）：在電路、氣路切斷或有故障時，自動關閉閥門。
3、雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防娜型）。
4、單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。
5、限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防輝型）。
6、電氣定位翻：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防焊型）。
7、氣動定位疆：根據氣壓信號（標準0.02-0.1MPa）的大小對閥門的介質流量調節控制。
8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位霸配套使用（可提供防焊型）。
9、氣源處理三聯件：包括空氣減壓閥、過濾弱、油霧器，對氣源穩壓、清潔、運動部件起潤滑作用。
10、手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。

AW型氣動執行器 選型參數

雙作用式

型號規格 氣源壓力（Mpa）
0.3 0.4 0.5 0.6 0.7
AW13 515 620 770 930 1080
AW17 950 1270 1590 1910 2230
AW20 2150 2870 3580 4300 5020
AW25 3360 4480 5600 6720 7850
Aw28 5150 6860 8580 10300 12020
AW35 10120 13500 16870 20250 23620
AW40 13220 17630 22040 26450 30860
AW50 22460 29950 37440 44930 52420
AW60 47300 63070 78840 94610 110380

單作用式（彈簧復位）

型號規格 彈簧扭矩 氣源壓力（Mpa）
0.4 0.5 0.6
小 大 小 大 小 大 小 大
AW13S 230 430 185

340

 340 545 490 700
AW17S 330 670 600 930 920 1290 1230 1573
AW20S 1190 1980 880 1670 1600 2390 2320 3110
AW25S 1600 2510 1970 2880 3090 4000 4210 5120
AW28S 2900 5610 1250 3960 2970 5685 4680 7400
AW35S 5520 10740 2760 7970 6130 11340 9510 14720
AW40S 8770 16140 1480 8860 5900 13260 10300 17670
AW50S 13110 27490 6370 20750 14840 29220 23310 37700

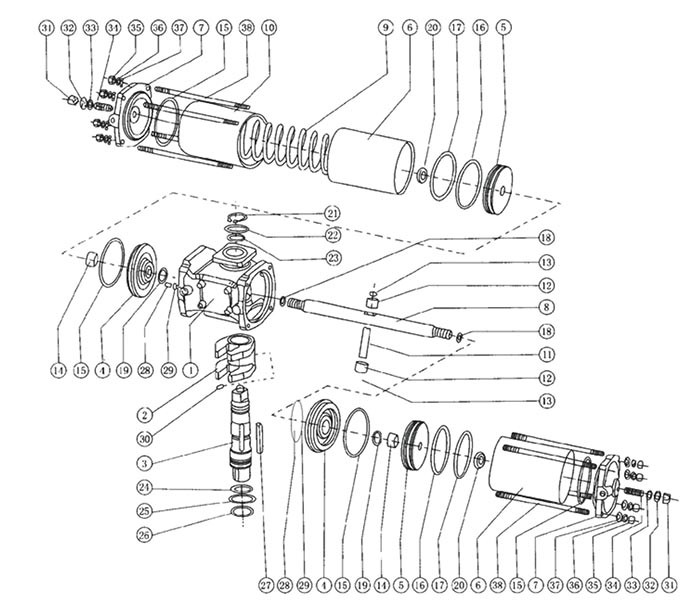

AW型氣動執行器構造圖

AW型氣動執行器構造圖

AW型氣動執行器結構圖

AW型氣動執行器結構圖

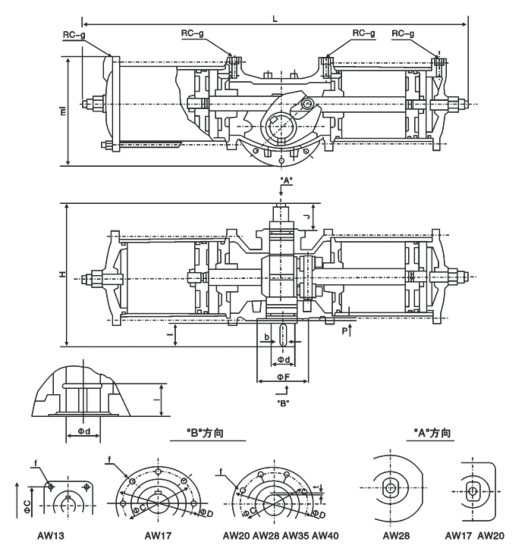

AW型氣動執行器雙作用安裝尺寸

型號 L ml H C D f d I F P b t
AW13 640 201 266 140 140 4-M12 32 37 80 4 12 3.5
AW17 827 270 348 160 190 4-M16 45 50 120 4 14 3.5
AW20 1162 350 425 200 232 8-M16 60 55 140 4 16x2 4
AW28 1380 460 527 280 318 8-M16 75 70 220 4 20x2 5
AW35
AW40		 1860 545 440 300 350 8-M24 105 100 200 10 28x2 6.4

AW型氣動執行器構造圖

AW型氣動執行器構造圖

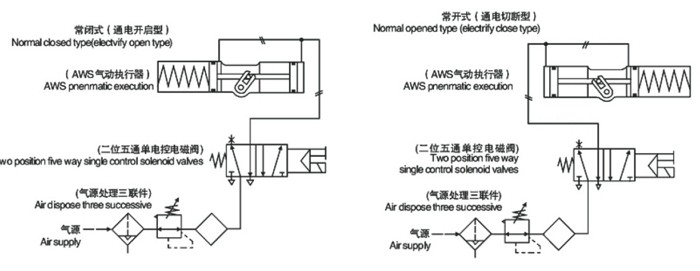

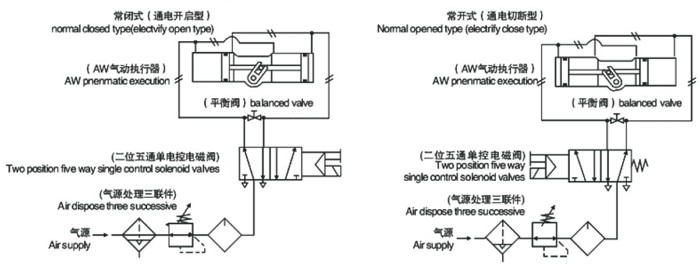

AW型氣動執行器雙作用式配管原理

AW型氣動執行器雙作用式配管原理

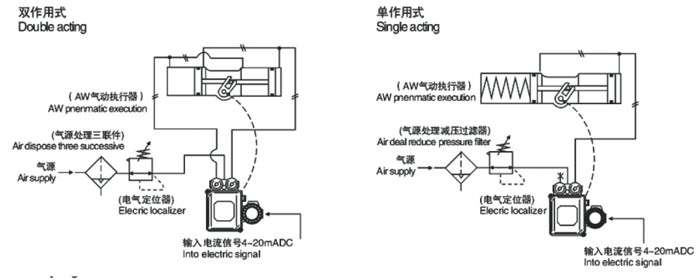

AW型氣動執行器調節式配管原理

AW型氣動執行器調節式配管原理
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要AW型氣動執行器產品詳細樣本。
