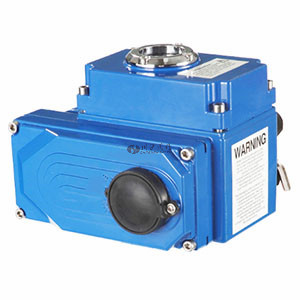

CHV型電動執行器性能特點

1殼體殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有關IP68型供選擇。
2電機全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3手動結構手柄的設計保證安全可靠、省力、體積小。不通電時，振動手柄可進行手動操作。不用手動時，將板手置于板手夾內，方便使用。
4指示器指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便2.5干燥器用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6密封密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
7限位開關機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
8自鎖精密的蝸輪桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9防脫螺栓拆除外殼時，螺栓附在殼體上，不會脫落。
10安裝底部安裝尺寸符合ISO5211/DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強?？梢源怪卑惭b，也可以水平安裝。
11線路控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

CHV型電動執行器 選型參數

型號	輸出扭矩	90°動作時間	輸出軸	電機	額定電流（A）50HZ	手輪轉數	重量
	N·M	s	mm	W	220V	N	KG
CHV-05	50	30	14x14/φ20	10	0.25	10	3.6
CHV-08	80	30	14x14/φ20	10	0.25	10	3.6
CHV-10	100	30	17x17/φ25	15	0.35	7.5	4.6
CHV-15	150	30	17x17/φ25	15	0.37	7.5	4.6
CHV-20	200	30	27x27/φ42	45	0.3	48	13
CHV-30	300	30	27x27/φ42	45	0.31	48	13.4
CHV-40	400	30	27x27/φ42	60	0.33	48	13.8
CHV-60	600	30	27x27/φ42	90	0.33	48	14
CHV-80	800	45	27x27/φ42	180	0.47	48	14.3
CHV-100	1000	135	maxφ65	180	0.47	130	60
CHV-160	1600	135	maxφ65	180	0.85	130	60
CHV-200	2000	135	maxφ65	180	0.85	130	60
CHV-300	3000	135	maxφ65	180	0.85	130	60

CHV型電動執行器標準技術參數

外殼	鋁合金外殼，防水級別IP67，NEMA4 and 6
電機電源	110/220V AC l Phase,380/440V AC 3Phase, 50/60Hz. ±l0%
控制電源	110/220V AC l Phase, 50/60Hz, ±10%
電機	鼠籠式異步電動機
限位開關	2 x開 ( On)，美  ( Off ). SPDT.250V AC 10A
輔助限位開關	2 x開 ( On )，關 ( Off ), SPDT.250V AC 10A
行程	90° -270±10°( 90°以上提前說明）	0°~ 270°
失效保護，操作溫度	內置熱保護，開120℃±5℃，關97℃±1 5℃
指示器	連續的位置指示
手動操	機械手柄   （可選裝手輪）
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接線孔	2個( Pieces) M18
環境溫度	-20℃~+70℃
潤滑	鋁基潤滑脂（EP型）Aluminium base grease( EP)
材料	銅，鋁合盒，鋁青銅，聚碳酸脂
環境濕度	大f Max）90% RH	非凝結
抗震性能	X Y Z 10g.0.2-34 Hz,30分( minutes )
外涂層	干粉，環氧聚酯

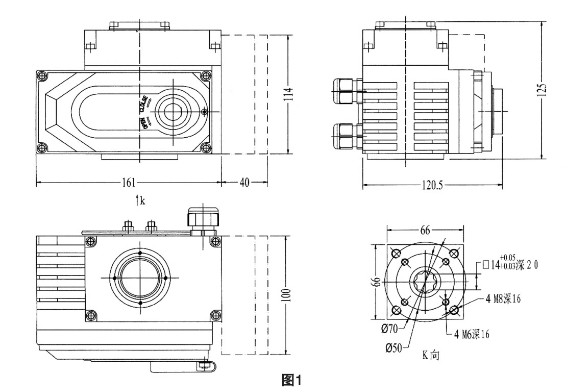

CHV型電動執行器外觀尺寸(05~08外觀及安裝尺寸（虛線部分為模擬量控制盒，開關型無此尺寸）)

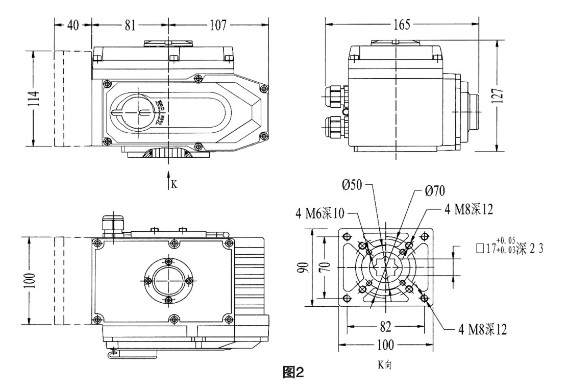

CHV型電動執行器外觀尺寸(10~15外觀及安裝尺寸（虛線部分為模擬量控制盒，開關型無此尺寸）)

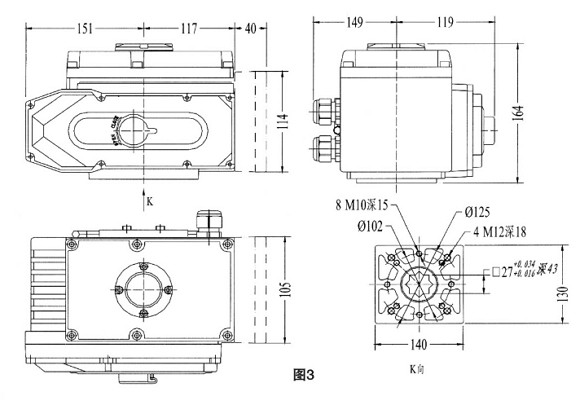

CHV型電動執行器外觀尺寸(20~80外觀及安裝尺寸（虛線部分為模擬量控制盒，開關型無此尺寸）)

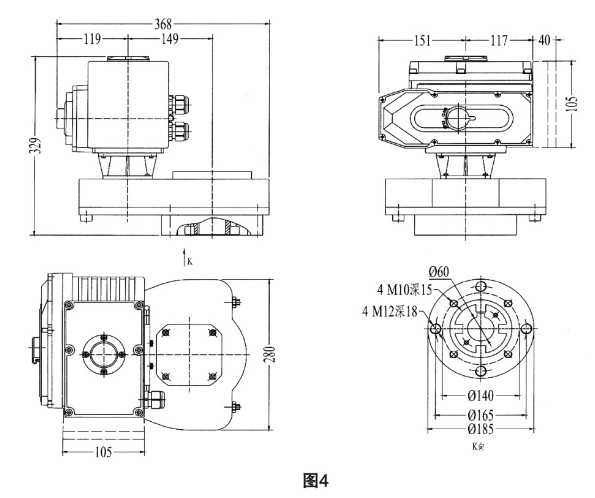

CHV型電動執行器外觀尺寸(100~300外觀及安裝尺寸（虛線部分為模擬量控制盒，開關型無此尺寸）)

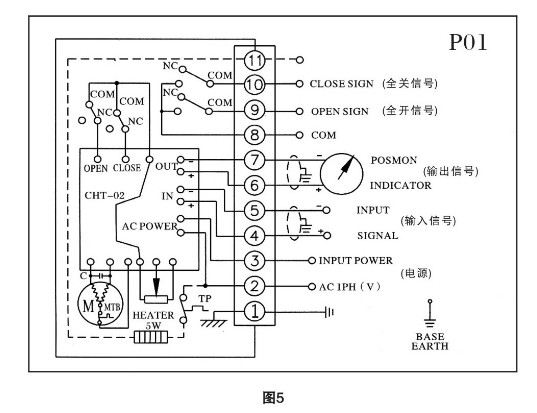

CHV型電動執行器接線圖（智能調節型AC220V無源觸點4-20mA信號輸出線路圖）

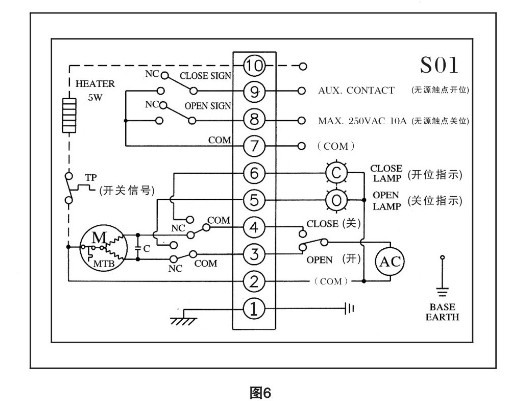

CHV型電動執行器接線圖（標準AC220V開關型無源觸點線路圖）

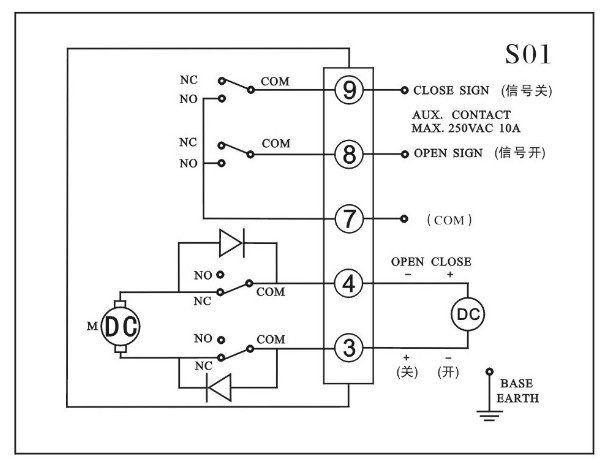

CHV型電動執行器接線圖（直流DC24V標準開關無源觸點信號輸出線路圖）

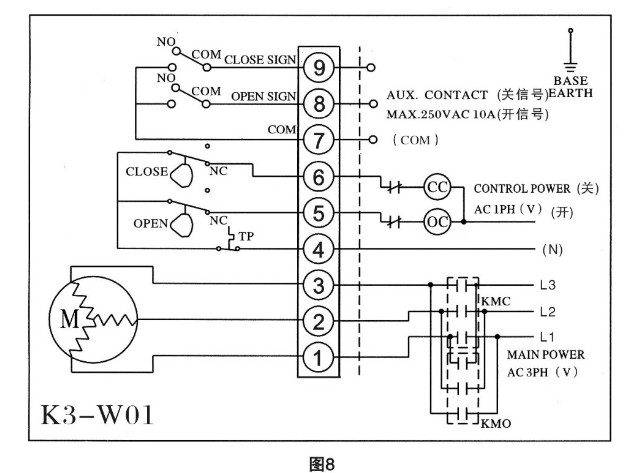

CHV型電動執行器接線圖（AC380V三相交流無源觸點線路圖）
