閥體材質	304不銹鋼、316不銹鋼
公稱通徑	DN6~100mm
公稱壓力	1000PSI
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

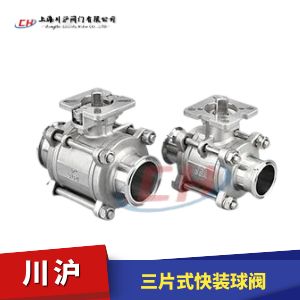

三片式快裝球閥型號：Q81F/Q81PPL

三片式快裝球閥用于1000PSI壓力的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
三片式快裝球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三片式快裝球閥（開關型和調節型控制信號4-20mA）和氣動三片式快裝球閥（開關型和調節型控制信號4-20mA）

三片式快裝球閥零部件參數

序號No零件PARTS	序號No零件PARTS	材料MATERIAL
1	閥蓋BONNET	CF8	CF8M	CF3M
2	墊片GASKET	PTFE
3	閥座SEAT	PTFE
4	球體BALL	CF8	CF8M	CF3M
5	閥體BODY	CF8	CF8M	CF3M
6	螺栓BOLT	304
7	彈簧墊圈SPRINGWASHER	304
8	螺母NUT	304
9	閥桿STEM	304	316	316L
10	閥桿墊圈STEMWASHER	PTFE+25%GF
11	O形圈ORING	FPM
12	填料PACKING	PTFE
13	耐磨墊圈WEARWASHER	PTFE+25%GF
14	填料蓋GLAND	304
15	碟形彈簧DISCSPRING	304
16	螺母NUT	304
17	CROWN WASHER	304
18	墊圈WASHER	304
19	手柄HANDLE	304+PVC
20	六角螺栓HEXSOCKETBOLT	304
21	螺母NUT	304

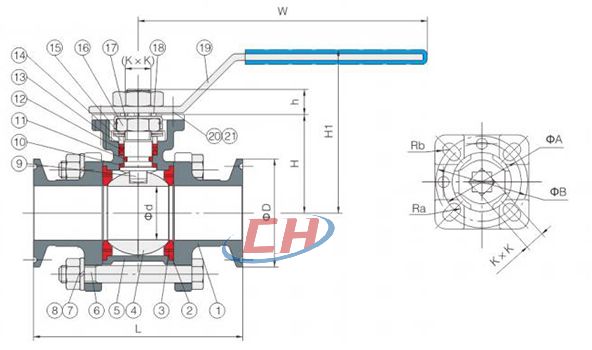

三片式快裝球閥結構圖

三片式快裝球閥安裝尺寸

尺寸SIZE		d	D	L	H	h	K×K	A	B	Ra	Rb	W	H1
1/2”	DN15	15	50.5	97	38	6	6×6	36	42	3.0	3.0	125	72
3/4”	DN20	20	50.5	108	42	9	9×9	36	42	3.0	3.0	125	76
1”	DN25	25	50.5	114	48	9	6×6	36	42	3.0	3.0	125	82
1-1/4”	DN32	32	50.5	126	61	9	9×9	42	50	3.0	35	140	95
1-1/2”	DN40	38	50.5	142	79	14	14×14	50	70	3.5	4.5	180	115
2”	DN50	49	64	157	88	14	14×14	70	102	4.5	55	180	124
2-1/2”	DN65	65	77.5	178	108	17	17×17	70	102	4.5	5.5	260	148
3”	DN80	80	91	202	130	17	17×17	70	102	4.5	55	260	170
