閥體材質	304不銹鋼、316不銹鋼
公稱通徑	DN6~100mm
公稱壓力	1000PSI
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

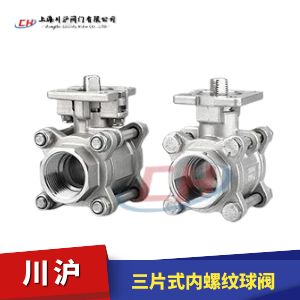

三片式內螺紋球閥型號：Q11F/Q11PPL

三片式內螺紋球閥用于1000PSI壓力的各種管路上，用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
三片式內螺紋球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三片式內螺紋球閥（開關型和調節型控制信號4-20mA）和氣動三片式內螺紋球閥（開關型和調節型控制信號4-20mA）

三片式內螺紋球閥零部件參數

No.	Parts Name	Material	No.	Parts Name	Material
1	閥蓋End cap	CF8/CF8M	13	填料壓蓋Packing Gland	SS304
2	閥座Seat	PTFE/RPTFE	14	手柄Handle	SS304
3	球體Bal	SS304/SS316	15	螺母Nut	SS304
4	密封墊Gasket	PTFE	16	定位桿Stop Pin	SS304
5	止推墊Stem gasket	PTFE	17	鎖塊Handle lock	SS304
6	O型圈O-Ring	VITON	18	插銷Pin	PLASTIC
7	閥體Body	CF8/CF8M	19	皮套Handle sleeve	PLASTIC
8	填料Packing	PTFE	20	防松蓋Thrust washer	SS304
9	閥桿Stem	SS304	21	防靜電Anti-static device	SS304
10	填料壓蓋Packing Gland	SS304	22	螺栓Bolt	SS304
11	碟簧Butterfly spring	SS304	23	彈墊Spring washer	SS304
12	螺母Stem Nut	SS304	24	螺母Nut	SS304

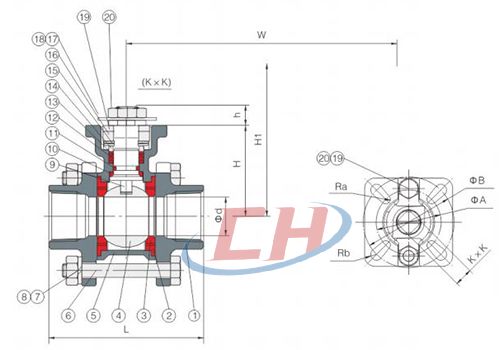

三片式內螺紋球閥結構圖

三片式內螺紋球閥安裝尺寸

SIZE(Inch	DN	L(OTH)	L(DIN)	L1	A	B	C	d	t	E	H	H1	H2	W	ISO 5211
1/4”	12	60	60	70	12.5	18	12	14.3	10	9	58	31	7.5	120	F03/F04
3/8"	12	60	60	70	12.5	18	12	17.6	10	9	58	31	7.5	120	F03/F04
1/2"	15	70	75	70	16	22.5	15	21.8	10	9	67	40	8	120	F03/F04
3/4"	20	75	80	79	20	27	15.5	27.2	13	9	73	44	8	120	F03/F04
1"	25	90	90	87	26	34.5	18	33.9	13	11	88	54.5	10	150	F04/F05
1-1/4"	32	105	110	103	32	43	20	42.7	13	11	95	58.5	10	150	F04/F05
1-1/2"	40	115	120	108	38	49	23	48.8	13	14	107.5	68.5	14	185	F05/F07
2"	50	135	140	129	50	62	25	61.2	18	14	118.5	76.5	14	185	F05/F07
2-1/2"	65	165	185	168	65	76.5	32	74.0	18	17	168	96	16	250	F07/F10
3"	80	185	206	220	80	92	35	90.0	18	17	178	108	16	250	F07/F10
4"	100	225	240	270	100	115.5	36	115.6	20	19	198	128	18	310	F07/F10
