閥體材質	WCB、304不銹鋼、316不銹鋼
公稱通徑	DN25~100mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

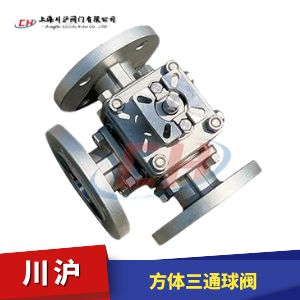

方體三通球閥型號：Q44/Q45F/Q44/Q45PPL

方體三通球閥用于控制三通介質流向，解決對管道介質流向分配問題。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
方體三通球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動方體三通球閥（開關型和調節型控制信號4-20mA）和氣動方體三通球閥（開關型和調節型控制信號4-20mA）

方體三通球閥零部件參數

NO	名稱 Part?name	材質表 Material
1	閥蓋 Bonnet	A351?CF8	A351?CF8M	A216?WCB
2	密封線一 Gasket—	PTFE/RPTFE
3	密封環 Seat?shelf	A351?CF8	A351?CF8M	A216?WCB
4	球體 Ball	SUS304/SUS316
5	閥體 Body	A351?CF8	A351?CF8M	A216?WCB
6	密封圈 Seat	PTFE/RPTFE/PPL/PEEK
7	密封線二 Gasket二	PTFE/RPTFE
8	螺栓 Bolt	SUS304
9	防靜電彈簧 Anti?static?decice	SUS304
10	閥桿 Stem	SUS304/SUS316
11	減磨墊 Stem?washer	PTFE/RPTFE
12	O型圈 O-ring	FKM/VITON
13	V型填料 V-ring?packing	PTFE/RPEFE
14	壓蓋 Gland	SUS304
15	碟簧 Spring	SUS301
16	定位螺釘 Stop?bolt	SUS304
17	閥桿螺母 Stem?nut	SUS304
18	防松蓋 Stop?lock?cap	SUS304
19	墊片 Washer	SUS304
20	手柄 Handle	SUS304
21	封蓋 Capping	A351?CF8	A351?CF8M	A216?WCB

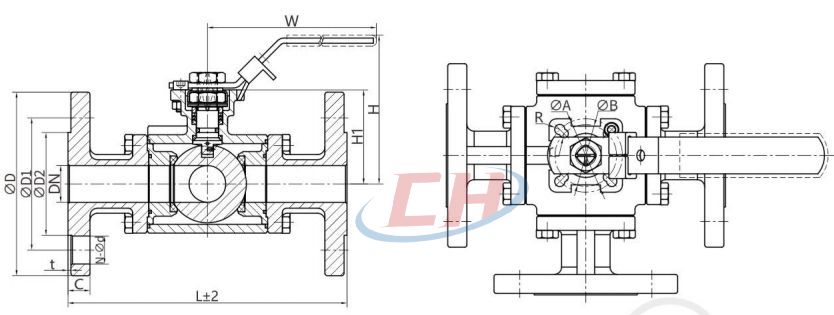

方體三通球閥結構圖

方體三通球閥國標三通、四通球閥安裝尺寸

SIZE	DN	L	D	D1	D2	t	C	N- φd	H	H1	W	A	B	R	r
DN15	15	152	95	65	45	2	16	4- φ14	75	44	134	42	36	3	3
DN20	20	167	105	75	55	2	18	4- φ14	90	56.5	134	50	42	3.5	3
DN25	25	190	115	85	65	2	18	4- φ14	102	64	170	50	42	3.5	3
DN32	32	208	140	100	78	2	18	4- φ18	124	78	215	70	50	4.5	3.5
DN40	38	230	150	110	85	3	18	4- φ18	150	96	300	102	70	6	5
DN50	50	254	165	125	100	3	20	4- φ18	158	100	300	102	70	6	5

方體三通球閥美標三通、四通球閥安裝尺寸

SIZE	DN	L	D	D1	D2	t	C	N- φd	H	H1	W	A	B	R	r
1/2"	15	152	90	60.5	35	2	10	4- φ16	75	44	134	42	36	3	3
3/4"	20	167	100	70	43	2	11	4- φ16	90	56.5	134	50	42	3.5	3
1"	25	190	110	79.5	51	2	12	4- φ16	102	64	170	50	42	3.5	3
1-1/4"	32	208	115	89	63.5	2	13	4- φ16	124	78	215	70	50	4.5	3.5
1-1/2"	38	230	125	98.5	73	2	15	4- φ16	150	96	300	102	70	6	5
2 "	50	254	150	120.5	92	2	16	4- φ19	158	100	300	102	70	6	5

方體三通球閥日標三通、四通球閥安裝尺寸

SIZE	DN	L	D	D1	D2	t	C	N- φd	H	H1	W	A	B	R	r
1/2"	15	152	95	70	52	1	12	4- φ15	75	44	134	42	36	3	3
3/4"	20	167	100	75	58	1	14	4- φ15	90	56.5	134	50	42	3.5	3
1"	25	190	125	90	70	1	14	4- φ19	102	64	170	50	42	3.5	3
1-1/4"	32	208	135	100	80	2	16	4- φ19	124	78	215	70	50	4.5	3.5
1-1/2"	38	230	140	105	85	2	16	4- φ19	150	96	300	102	70	6	5
2 "	50	257	155	120	100	2	16	4- φ19	158	100	300	102	70	6	5
