三通法蘭球閥

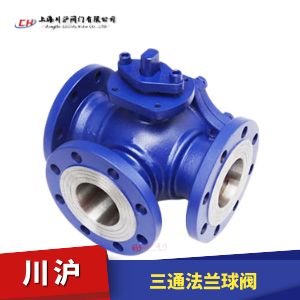

三通法蘭球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN15~300mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
閥芯形式 三通L型，三通T型
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

三通法蘭球閥 型號：Q44F/Q45F/Q44PPL/Q45PPL/Q44H/Q45H/Q44Y/Q45Y

三通法蘭球閥分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥Q44F、Q45F廣泛適用于水、油、氣、硝酸類、醋酸類多種介質。

執行機構選型
三通法蘭球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三通法蘭球閥（開關型和調節型控制信號4-20mA）和氣動三通法蘭球閥（開關型和調節型控制信號4-20mA）

三通法蘭球閥 技術參數

公稱壓力 PN(MPa) 殼體試驗 (MPa) 密封試驗 (MPa) 氣密試驗 (MPa)
1.6 2.4 1.76 0.6 (MPa)
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度 -28～350℃
應用規范 連接法蘭 JB79-59 GB9113、 HG20592-97、 ANSI B16.5
檢驗試驗 JB/T 9092-99 、API598

三通法蘭球閥 流向圖

三通法蘭球閥流向圖

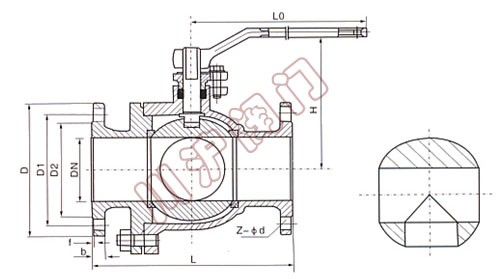

三通法蘭球閥 結構圖

三通法蘭球閥結構圖

三通法蘭球閥 外形尺寸

手動三通L型球閥

型號 公稱通徑 DN(mm) 尺寸
L L2 D D1 D2 b f Z-d H W
Q44F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

手動三通T型球閥 連接尺寸

型號 公稱通徑
DN(mm)		 尺寸
L L2 D D1 D2 b f Z-d H W
Q45F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要三通法蘭球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）
  • 超薄球閥
  • 球閥
    超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）
  • 法蘭球閥
  • 球閥
    法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）
  • 高壓球閥
  • 球閥
    高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）
  • 三通保溫球閥
  • 球閥
    三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）
  • V型球閥
  • 球閥
    V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）
  • 三片式焊接球閥
  • 球閥
    三片式焊接球閥（材質不銹鋼、三片式、對焊連接、帶手柄）
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

三通法蘭球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

三通法蘭球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
