手動盲板閥

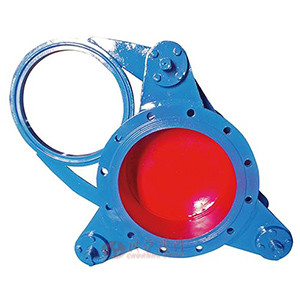

手動盲板閥圖片

手動盲板閥 型號：FC43X

手動盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。手動盲板閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
手動盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

手動盲板閥性能規范

公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.40 0.225 0.15 0.075
適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
＜120 ＜250 ＜300
適用介質 煤氣等有毒、有害、易燃?xì)怏w
采用標準 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

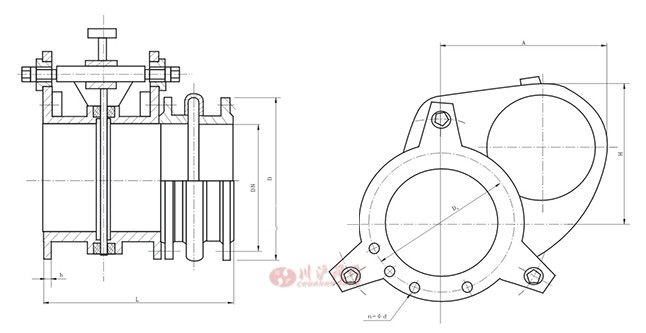

手動盲板閥結構圖

手動盲板閥結構圖

手動盲板閥安裝尺寸

DN D D1 b n-φd 短系列 L
100 210 170 12 4-φ18 210
150 265 225 14 8-φ18 210
200 320 280 14 8-φ18 230
250 375 335 14 12-φ18 250
300 440 395 16 12-φ22 270
350 490 445 16 12-φ22 290
400 540 495 16 16-φ22 310
450 595 550 20 16-φ22 330
500 645 600 20 20-φ22 350
600 755 705 20 20-φ26 370
700 860 810 20 24-φ26 390
800 975 920 22 24-φ30 410
900 1075 1020 22 24-φ30 430
1000 1175 1120 22 28-φ30 450
1200 1375 1320 22 32-φ30 470
1400 1575 1520 26 36-φ30 490
1500 1675 1620 26 36-φ30 510
1600 1790 1730 26 40-φ30 530
1800 1990 1930 26 44-φ30 550
2000 2190 2130 26 48-φ30 570
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要手動盲板閥產品詳細樣本。
