YJ卸料閥

YJ卸料閥圖片

YJ卸料閥 型號：YJ-HX

YJ卸料閥主要由三相交流電機、減速機和卸料裝置組成，是國內先進的電動卸料裝置。H型的軸承和減速機都為外置式，故避免常見的粉塵擠死軸承導致?lián)p壞電機現象。可廣泛適用于化工、水泥、制藥、鋼鐵、糧食等各部門的物料輸送。

YJ卸料閥結構及用途

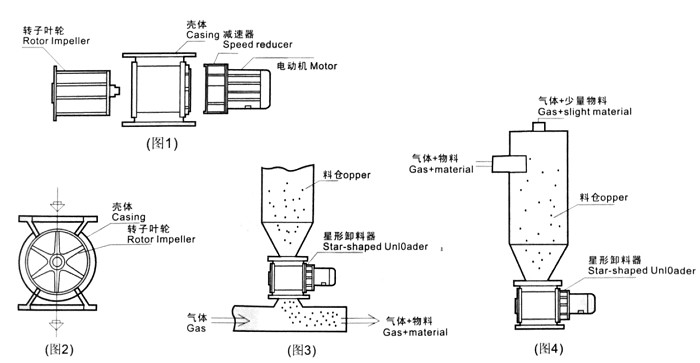

YJ星形卸料裝置又稱卸料器、卸灰閥、卸料閥，葉輪給料機，鎖氣閥，通常星形卸料的結構（如圖1所示）是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成。
當上部料倉的物料靠自重落下充填在葉片之間的空隙中，隨葉片的旋轉而在下部卸出，因此星形卸料器可以定量而連續地卸料（如圖2所示）。
星形卸料器常用在氣力輸出系統中（如圖3所示），對于壓力輸出系統或負壓輸出系統，星形卸料器可以均勻，連續地向輸料管供料，以保證氣力輸出管內的氣、固體比較穩定，從而使氣力輸送能正常工作，同時又能將卸料器的上、下部氣壓隔斷而起到鎖氣作用。因此，星形卸料器是氣力輸送系統中常用的重要部件。
YJ星形卸料器可以用在收集物料系統中，作為料倉的卸料裝置（如圖4所示）。星形卸料器是目前國內先進的卸料裝置，常用在除塵系統中作為除塵系統的重要設備之一，它特別適用于粉塵，小顆粒物料，深受環保、冶金、化工、糧食、水泥、筑路、干燥設備等行業的工程項目擇優選用。

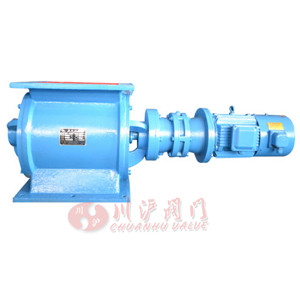

YJ卸料閥

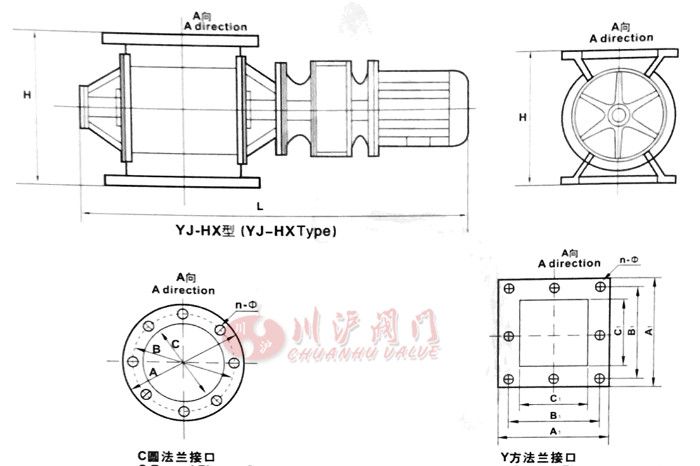

YJ卸料閥結構圖

YJ卸料閥結構圖

YJ卸料閥安裝尺寸

型號 每轉體積 轉速 卸料能力 電機型號功率KW 重量KG 工作溫度℃ 安裝尺寸mm
A B C A1 B1 C1 H L 孔直徑
2型 2立升/轉 24 2 Y801-4/0.55 75   240 200 150 240 200 150 240 850 8-11
4型 4立升/轉 5 105   280 240 180 270 230 180 280 900
6型 6立升/轉 7 110   300 260 200 290 250 200 300 930
8型 8立升/轉 9 Y802-4/0.75 125   320 280 220 310 270 220 320 950
10型 10立升/轉 12 Y90S-4/1.1 135   340 300 240 330 290 240 340 1000 8-13
12型 12立升/轉 14 140   360 320 260 350 310 260 360 1030 8-17
14型 14立升/轉 16 160   380 340 280 370 330 280 380 1050
16型 16立升/轉 18 180   400 360 300 400 350 300 400 1080
18型 18立升/轉 21 Y90L-4/1.5 195   420 380 320 420 370 320 420 1100
20型 20立升/轉 23 210   440
< 280		 400 340 440 390 340 440 1150
26型 30立升/轉 35 Y100L1-4/2.2 310   500 460 400 510 450 400 520 1300 12-17
30型 40立升/轉 33 63 380   560 500 440 550 495 440 570 1350
40型 70立升/轉 110 Y100L2-4/3 500   640 570 500 620 558 500 620 1500
50型 100立升/轉 158 570   680 615 540 680 615 540 650 1600
60型 140立升/轉 222 Y112M-4/4 700   720 680 600 720 680 600 750 1800 16-20
70型 180立升/轉 285 Y132S-4/5.5 950   900 810 700 900 810 700 1000 1950
75型 220立升/轉 350 1200   950 860 750 950 860 750 1050 2000
80型 280立升/轉 444 Y132M-4/7.5 1450   1000 920 800 1000 920 800 1100 2040
90型 350 立升/轉 554 1750   1100 1020 900 1100 1020 900 1200 2150
100型 420立升/轉 665 1900   1200 1120 1000 1200 1120 1000 1300 2250
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要YJ卸料閥產品詳細樣本。
