保溫閘閥

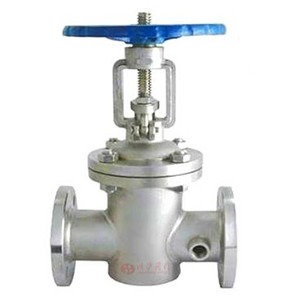

保溫閘閥圖片

保溫閘閥 型號：BZ41H/BZ41W/BZ41Y

保溫閘閥具有保溫功能的閘閥。主要用于石油、化工、冶金、制藥等各類系統中，能保溫和防止介質結晶，以輸送常溫下會凝固的高粘度介質。

產品特點
1、夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。 2、連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。 3、 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

保溫閘閥 技術參數

型號 PN 工作壓力/MPa 適用介質 適用溫度
BZ41H-16C 16 1.6 油品等無腐蝕性介質 ≤425
BZ41H-25 25 2.5
BZ41H-40 40 4.0
BZ41Y-16C 16 1.6
BZ41Y-25 25 2.5
BZ41Y-40 40 4.0
BZ41W-16P 16 1.6 弱腐蝕性介質 ≤150
BZ41W-25P 25 2.5
BZ41W-40P 40 4.0
BZ41Y-16P 16 1.6
BZ41Y-25P 25 2.5
BZ41Y-40P 40 4.0
BZ41W-16R 16 1.6 柔腐蝕性介質 ≤150
BZ41W-25R 25 2.5
BZ41W-40R 40 4.0
BZ41Y-16R 16 1.6
JZ41Y-25R 25 2.5
JZ41Y-40R 40 4.0

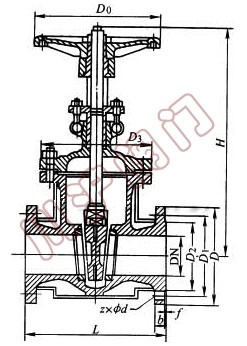

保溫閘閥 結構圖

保溫閘閥結構圖

保溫閘閥 外形尺寸

BZ41H、BZ41W、BZ41Y 型 PN16 保溫夾套式楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 20 8×Φ18 358 280 M12×1.25 54
80 310 245 210 185 22 8×Φ18 435 320 M12×1.25 100
100 350 280 240 210 24 8×Φ23 502 360 M12×1.25 120
150 450 335 295 265 26 12×Φ23 675 400 M12×1.25 260
200 550 405 355 320 30 12×Φ25 820 400 M12×1.25 300
250 650 460 410 375 30 12×Φ25 970 500 M20×1.5 400
300 750 520 470 435 34 16×Φ25 1145 500 M20×1.5 490
350 850 580 525 485 36 16×Φ30 1280 500 M20×1.5 580
400 950 640 585 545 40 20×Φ30 1450 500 M20×1.5 920

BZ41H、BZ41W、BZ41Y 型 PN25 保溫夾套式楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 22 8×Φ18 358 280 M12×1.25 56
80 310 270 220 188 28 8×Φ18 435 320 M12×1.25 105
100 350 300 250 218 30 8×Φ23 502 360 M12×1.25 170
150 450 360 310 278 34 12×Φ23 675 400 M12×1.25 270
200 550 425 370 332 36 12×Φ25 820 400 M12×1.25 380
250 650 485 430 390 40 12×Φ25 970 500 M20×1.5 535
300 750 550 490 448 44 16×Φ25 1145 500 M20×1.5 546
350 850 610 550 505 48 16×Φ30 1280 500 M20×1.5 735
400 950 660 660 555 50 20×Φ30 1450 500 M20×1.5 1224

BZ41H、BZ41W、BZ41Y 型 PN40 保溫夾套式楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 22 8×Φ18 371 280 M12×1.25 56
80 310 270 220 188 28 8×Φ18 455 320 M12×1.25 105
100 350 300 250 218 30 8×Φ34 550 360 M12×1.25 170
150 450 375 320 282 38 12×Φ23 708 400 M20×1.5 340
200 550 445 385 345 42 12×Φ25 890 400 M20×1.5 430
250 650 510 450 408 46 12×Φ25 1015 500 M20×1.5 560
300 750 570 510 465 52 16×Φ25 1235 500 M20×1.5 600
350 850 610 585 535 58 16×Φ30 1390 500 M20×1.5 810
400 950 660 610 560 60 20×Φ30 1560 500 M20×1.5 1250
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要保溫閘閥產品詳細樣本。

保溫閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

保溫閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
