波紋管閘閥

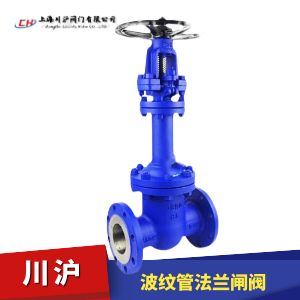

波紋管閘閥圖片

波紋管閘閥 型號：BZ41H

波紋管閘閥BZ41H其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

閥體材質可選WCB、CF8、CF8M等。

波紋管閘閥 三維圖

波紋管閘閥三維圖

波紋管閘閥 技術參數

序號 名稱 材質
1 閥體 WCB、CF8、CF8M
2 閘板 WCB+13Cr、Stellite
3 閥座 13Cr、Stellite
4 閥桿 20Cr、F304、F316
5 波紋管 SS304、SS316L
6 雙頭螺柱 ASTM ?A193-B7、A193-B8
7 六角螺母 ASTM ?A194-2H、A194-8
8 墊片 柔性石墨+不銹鋼、PTFE
9 六角螺母 ASTM ?A194-2H、A194-8
10 中支架 WCB、CF8、CF8M
11 雙頭螺柱 ASTM ?A193-B7、A193-B8
12 六角螺母 ASTM ?A194-2H、A194-8
13 墊片 柔性石墨+不銹鋼、PTFE
14 閥蓋 WCB、CF8、CF8M
15 填料 柔性石墨、PTFE
16 圓柱銷 1035、SS304
17 填料壓蓋 WCB、CF8
18 六角螺母 ASTM ?A194-2H、A194-8
19 活節螺栓 ASTM ?A193-B7、A193-B8
20 閥母 銅合金、D2、BL-2
21 油杯 組件
22 軸承蓋 1035、SS304
23 手輪 碳鋼、KTH330
24 鎖緊螺母 A105

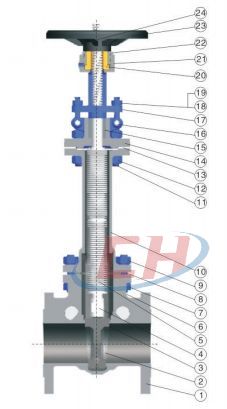

波紋管閘閥 結構圖

波紋管閘閥結構圖

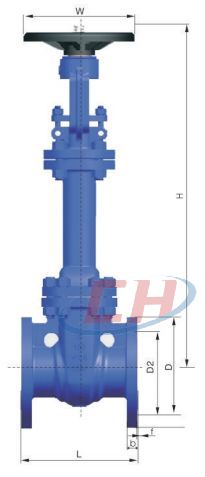

波紋管閘閥 外形尺寸

材質 口徑
DN 		主要連接尺寸
總長(L) 外圓(D) 中心(D1) 水線(D2) 法蘭厚 水線厚(1) n- φd
150 LB
  A105 z 108 90 60.5 35 10 2 4- φ16
34 117 100 70 43 11 2 4- φ16
1° 127 110 79.5 51 12 2 4- φ16
114 140 115 89 63.5 13 2 4- φ16
12" 165 125 98.5 73 15 2 4- φ16
A105 WCB 2* 178 150 120.5 92 16 2 4- φ19
      WCB 21% 190 180 139.5 105 18 2 4- φ19
3" 203 190 152.5 127 20 2 4- φ19
4" 229 230 190.5 157 24 2 8- φ19
5" 254 255 216 186 24 2 8- φ22
6" 267 280 241.5 216 26 2 8- φ22
8" 292 345 298.5 270 29 2 8- φ22
10" 330 405 362 324 31 2 12- φ25
12" 356 485 432 381 32 2 12- φ25
14" 381 535 476 413 35 2 12- φ29
16" 406 595 540 470 37 2 16- φ29
18" 432 635 578 533 40 2 12- φ32
20" 457 700 625 584 43 2 20- φ32
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要波紋管閘閥產品詳細樣本。

波紋管閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

波紋管閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
