圓盤式刀型閘閥

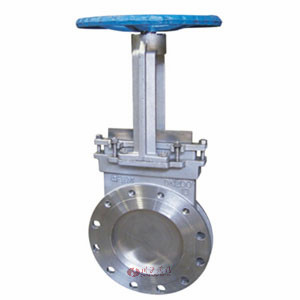

圓盤式刀型閘閥圖片

圓盤式刀型閘閥 型號：PZ73X/PZ73H/PZ73Y

圓盤式刀型閘閥采用手輪驅動，一般為小口徑閥門，具有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點。圓盤式刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

使用范圍
圓盤式刀型閘閥廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

圓盤式刀型閘閥 技術參數

型號 PZ73H-10 PZ73H-16
公稱壓力（MPa） 1.0 1.6
密封試驗壓力（MPa） 1.1 1.76
殼體試驗壓力（MPa） 1.5 2.4
適用溫度（℃） ≤350℃
材料 閥體、閘板、閥蓋、支架 WCB,304SS,316SS
填料 柔性石墨，聚四氟乙烯
手輪 QT450-10
閥桿螺母 ZCuA110Fe3
閥桿 2Cr13，304SS,316SS
墊片 柔性石墨，聚四氟乙烯

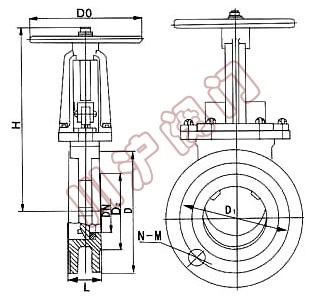

圓盤式刀型閘閥 結構圖

圓盤式刀型閘閥結構圖

圓盤式刀型閘閥 外形尺寸

圓盤式刀型閘閥外形及結構尺寸 (mm)
DN L D D1 D2 H N-M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要圓盤式刀型閘閥產品詳細樣本。
