支耳式刀型閘閥

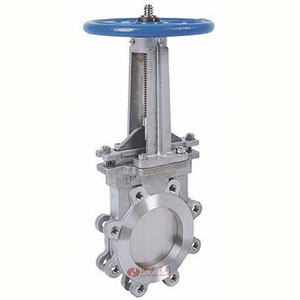

支耳式刀型閘閥圖片

支耳式刀型閘閥 型號：PZ73X/PZ73H/PZ73Y

支耳式刀型閘閥采用手輪驅動，一般為小口徑閥門，具有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點。支耳式刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

使用范圍
支耳式刀型閘閥廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

支耳式刀型閘閥 技術參數

公稱壓力 PN
殼體試驗 1.5PN
密封試驗 1.1PN
工作溫度e 橡膠≤80℃ 四氟密封≤180℃  硬密封≤425℃
適用介質 糖漿、紙漿、污水、煤漿、灰、渣水混合物

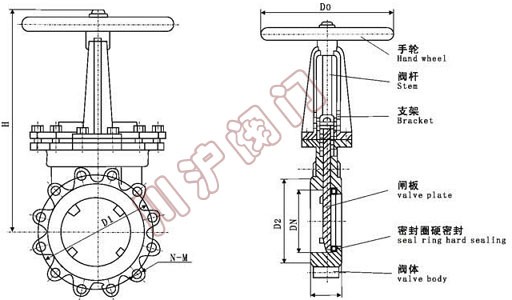

支耳式刀型閘閥 結構圖

支耳式刀型閘閥結構圖

支耳式刀型閘閥 外形尺寸

PZ73X/PZ73F/PZ73H/PZ73Y型手動凸緣刀型閘閥外形結構連接尺寸
公稱壓力(MPa) 公稱通徑 L D D1 D2 H N-M D0
1.0 50 48 160 125 100 285 4-M16 180
65 48 180 145 120 298 4-M16 180
80 50 195 160 135 315 4-M16 220
100 50 215 180 155 365 8-M16 220
125 57 245 210 185 400 8-M16 230
150 57 280 240 210 475 8-M20 280
200 70 335 295 265 540 8-M20 360
250 70 390 350 320 630 12-M20 360
300 76 440 400 368 780 12-M20 400
350 76 500 460 429 885 16-M20 400
400 89 565 515 482 990 16-M22 400
450 89 615 565 532 1100 20-M22 530
500 114 670 620 585 1200 20-M22 530
600 114 780 725 685 1450 20-M27 600
700 130 895 940 800 1700 24-M27 600
800 130 1010 950 905 2000 24-M30 680
900 140 1110 1050 1005 2300 28-M30 680
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要支耳式刀型閘閥產品詳細樣本。

支耳式刀型閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

支耳式刀型閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
