暗桿閘閥

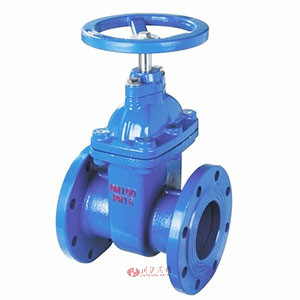

暗桿閘閥圖片

暗桿閘閥 型號：RVC（H）X / Z45X

暗桿閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環保的環氧樹脂，閘板表面包覆衛生級橡膠，從根本上杜絕了腐蝕和生銹的發生，閥桿密封處舍棄填料而采用"O"形密封圈，使得密封更加可靠，廣泛用于城市供水和工業潔凈用水。

產品特點：
1.桿、明桿兩種結構。 2.閥體閥蓋內外表面噴涂環氧樹脂。 3.閘板表面包覆衛生橡膠。 4.閥桿密封處采用"O"形圈，密封更加可靠。 5.閥體直通道，無泄留凹腔

暗桿閘閥 技術參數

序號 名稱 材料 序號 名稱 材料
1 閥體 球墨鑄鐵 8 止推墊 錫青銅
2 閘板 球墨鑄鐵外覆EPDM 9 軸套 錫青銅
3 螺栓 鍍鋅 10 螺栓 鍍鋅
4 密封圈 NBR 11 軸蓋 球墨鑄鐵
5 閥蓋 球墨鑄鐵 12 防塵罩 NBR
6 閥桿 不銹鋼 13 手輪 鑄鐵
7 “O”形密封圈 NBR 14 緊固螺母 鍍鋅

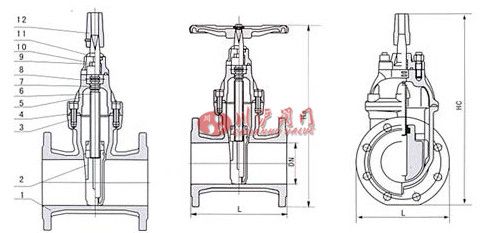

暗桿閘閥 結構圖

暗桿閘閥結構圖

暗桿閘閥 外形尺寸

型號 公稱口徑DNmm L D1 D Z-Φd H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC（H）X
Z45X
Z41X		 50 180 125 165 4-Φ18 268
65 190 145 185 4-Φ18 296
80 240 160 200 8-Φ18 340
100 250 180 235 8-Φ18 367
125 254 210 250 8-Φ18 424
150 280 240 290 8-Φ23 515
200 300 295 340 8-23

12-23

 550
250 380 350 355 410 12-23 12-25 685
300 400 400 410 460 12-23 12-25 760
350 430 460 470 520 16-23 16-25 845
400 406 515 525 580 16-26 16-30 945
450 432 565 585 640 20-26 20-30 1020
500 457 620 650 715 20-26 20-34 1140
600 508 725 770 840 20-30 20-36 1320
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要暗桿閘閥產品詳細樣本。

暗桿閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

暗桿閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
