對夾升降式止回閥

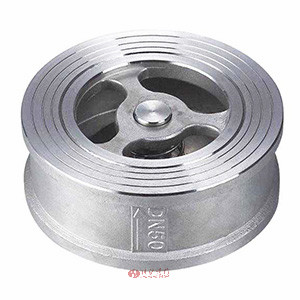

對夾升降式止回閥圖片

對夾升降式止回閥 型號：H71H

對夾升降式止回閥采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。

產品特點：
1、結構與長度短，其結構長度只有傳統法蘭止回閥1/4-1/8 2、體積小、重量輕，其重量只有傳統法蘭止回閥1/4-1/20 3、閥瓣關閉快速，水錘壓力小 4、水平管道或垂直管道均可使用，安裝方便

對夾升降式止回閥 技術參數

公稱壓力（MPa） 1.6 2.5 4.0 6.4 10.0
密封試驗壓力（MPa） 1.76 2.75 4.4 7.1 11.0
殼體試驗壓力（MPa） 2.4 3.75 6.0 9.6 15.0
適用溫度（℃） WCB≤350，304,316≤200
材料 閥體 WCB,304,316
閥瓣 WCB,304,316
彈簧 不銹鋼
閥座 丁腈橡膠,合金鋼

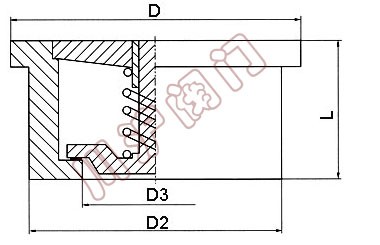

對夾升降式止回閥 結構圖

對夾升降式止回閥結構圖

對夾升降式止回閥 外形尺寸

H71對夾升降式止回閥國標外形尺寸
公稱壓力
PN（MPa)		 公稱通徑
DN(mm)		 尺寸 配管法蘭（供參考）
L D D3 D2 螺栓孔中
心圓直徑D1		 螺栓數量 螺栓直徑d 螺栓長度L1
4.0 15 16 52 15 44 65 4 M12 80
20 19 62 19 52 75 4 M12 90
25 22 72 24 60 85 4 M12 90
32 28 83 31 72 100 4 M16 110
40 31.5 93 39 74 110 4 M16 115
50 40 109 48 98 125 4 M16 125
65 46 129 63 117 145 8 M16 135
80 50 144 78 128 160 8 M16 145
100 60 168 98 / 190 8 M20 160
125 90 196 123 / 220 8 M24 205
150 106 224 148 / 250 8 M24 225
200 140 291 198 / 320 12 M27 275
250 160 353 248 / 385 12 M30 295
6.4 15 25 62 15 / 75 4 M12 100
20 31.5 73 19 / 90 4 M16 115
25 35.5 83 24 / 100 4 M16 130
32 40 89 31 / 110 4 M20 140
40 45 104 39 / 125 4 M20 150
50 56 114 48 / 135 4 M20 160
65 63 138 63 / 160 8 M20 170
80 71 148 78 / 170 8 M20 180
100 80 174 98 / 200 8 M24 200
125 110 211 123 / 240 8 M27 245
150 125 248 148 / 280 8 M30 270
200 160 310 198 / 345 8 M33 325
250 180 362 248 / 400 8 M33 350
10.0 15 25 62 15 / 75 4 M12 100
20 31.5 73 19 / 90 4 M16 115
25 35.5 83 24 / 100 4 M16 130
32 40 89 31 / 110 4 M20 140
40 45 104 39 / 125 4 M20 150
50 56 120 48 / 145 4 M24 172
65 63 144 63 / 170 8 M24 185
80 71 154 78 / 180 8 M24 195
100 80 181 98 / 210 8 M27 220
125 110 218 123 / 250 8 M30 265
150 125 258 148 / 290 12 M30 285
200 160 324 198 / 360 12 M33 345
250 180 392 248 / 430 12 M36 365
H71對夾升降式止回閥美標外形尺寸
壓力級 口徑DN 尺寸 配管法蘭（供參考）
NPS DN L D D3 D2 螺栓孔中
心圓直徑D1		 螺栓數量 螺栓直徑d 螺栓長度L1
in mm
Class150 1/2 15 16 46 15 44 60.5 4 1/2 M14 90
3/4 20 19 56 19 52 70 4 1/2 M14 100
/ 25 22 65 24 60 79.5 4 1/2 M14 110
1 1/4 32 28 74 31 72 89 4 1/2 M14 120
1 1/2 40 31.5 84 39 74 98.5 4 1/2 M14 130
2 50 40 103 48 98 120.5 4 5/8 M16 145
2 1/2 65 46 122 63 117 139.5 4 5/8 M16 160
3 80 50 135 78 128 152.5 4 5/8 M16 170
4 100 60 173 98 - 190.5 8 5/8 M16 180
5 125 90 195 123 - 216.0 8 3/4 M20 210
6 150 106 220 148 - 241.5 8 3/4 M20 230
8 200 140 277 198 - 298.5 8 3/4 M20 270
10 250 160 337 248 - 362.0 12 7/8 M24 290
Class300 1/2 15 25 52 15 - 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 89 4 5/8 M16 120
1 1/4 32 40 81 31 - 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 114.5 4 3/4 M20 140
2 50 56 110 48 - 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 149.0 8 3/4 M20 170
3 80 71 148 78 - 168.5 8 3/4 M20 190
4 100 80 179 98 - 200.0 8 3/4 M20 200
5 125 110 214 123 - 235.0 8 3/4 M20 240
6 150 125 249 148 - 270.0 12 3/4 M20 260
8 200 160 305 198 - 330.0 12 7/8 M24 310
10 250 180 359 248 - 387.5 16 1 M27 330
Class600 1/2 15 25 52 15 - 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 89.0 4 5/8 M16 120
1 1/4 32 40 81 31 - 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 114.5 4 3/4 M20 140
2 50 56 110 48 - 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 149.0 8 3/4 M20 170
3 80 71 147 78 - 168.5 8 3/4 M20 190
4 100 80 191 98 - 216.0 8 3/4 M24 200
5 125 110 239 123 - 267.0 8 3/4 M27 240
6 150 125 264 148 - 292.0 12 3/4 M27 290
8 200 160 318 198 - 349.0 12 7/8 M30 350
10 250 180 398 248 - 432.0 16 1 M33 370
Class900 1/2 15 25 62 25 15 82.5 4 3/4 M20 125
3/4 20 31.5 69 30 19 89.0 4 3/4 M20 135
1 25 35.5 77 36 24 101.5 4 7/8 M24 155
1 1/4 32 40 87 43 31 111.0 4 7/8 M24 160
1 1/2 40 45 97 52 39 124.0 4 1 M27 175
2 50 56 140 62 48 165.0 8 7/8 M24 195
2 1/2 65 63 162 75 62 190.5 8 1 M27 215
3 80 71 165 90 76 190.5 8 7/8 M24 210
4 100 80 204 112 95 235.0 8 1 1/8 M30 245
5 125 110 245 125 110 279.5 8 1 1/4 M33 290
6 150 125 286 150 127 317.5 12 1 1/8 M30 310
8 200 160 356 200 165 393.5 12 1 3/8 M36 375
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要對夾升降式止回閥產品詳細樣本。

對夾升降式止回閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

對夾升降式止回閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
