上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 自力式調節閥
  4. 泄氮閥

泄氮閥

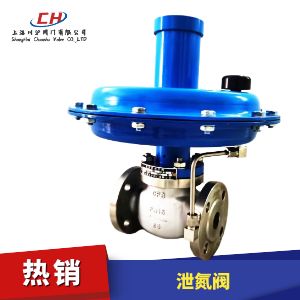

泄氮閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN15-100mm
壓力范圍 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa Class150,300
作用形式 減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）
適用介質 氮氣、壓縮空氣、天然氣等
執行機構 膜片式、波紋管式
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

泄氮閥 型號：ZZVP

泄氮閥(自力式微壓調節閥)是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。

閥門特點
1、調節彈簧設計在薄膜執行機構上方,利于現場調試。 2、無填料，閥桿上、下活動是不存在摩擦，上密封絕對可靠。 3、執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來。 4、平衡型結構，不受閥前壓力影響

泄氮閥 技術參數

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760
允許壓差
(Mpa)		 PN16 1.6 1.5 1.2
PN40 2.0
閥蓋形式 標準型 (整體式)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
壓力分段范圍
(KPa)		 0.5～6 　　5～10　 9～15　 12～19　 18～25 　22～30
28～35 　32～40　 38～50 　48～60　 58～72　 70～100
保證調壓閥正常工作的小壓差P ≥0.01(MPa)
工作溫度 ≤80℃
適合介質 氣體、蒸汽、低粘度液體
閥芯形式 單座、套筒型閥芯
流量特性 直線性

泄氮閥 零部件參數

零件名稱 零件材料
閥體（代號） WCB (C) CF8 (P) CF8M (R) CF3M (RL)
閥座 304 304 316 316L
墊芯 304 304 316 316L
閥蓋 Q235 304 316 316L
閥桿 304 304 316 316L
下膜蓋 Q235
膜片 EPDM或FKM夾纖維
上膜蓋 Q235
壓蓋 Q235
螺紋蓋 Q235

泄氮閥 結構圖

泄氮閥結構圖

泄氮閥 外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100
L 150 160 180 200 230 290 310 350
H 52.5 57.5 75 75 85.5 92.5 100 110
H1 323 350 370 370 370 397 397 400
A 308 394 308 394 308 394 394 394
導壓管接口螺紋 M16×1.5
重量G(Kg) 12 18 25 32 45 58 68 76
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要泄氮閥產品詳細樣本。
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質碳鋼、法蘭連接、頂裝薄膜式、適合常溫介質）
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質碳鋼、頂裝薄膜式、帶冷凝管、適合高溫介質）
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質碳鋼、法蘭連接、頂裝彈簧式、適合常溫介質）
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質不銹鋼、活塞式、適合高壓介質調壓）
  • 氮封閥
  • 自力式調節閥
    氮封閥（材質碳鋼、法蘭連接、供氮系統上作為進氮閥使用、也叫帶指揮器自力式壓力調節閥）
  • 氮封閥
  • 自力式調節閥
    氮封閥（材質不銹鋼、法蘭連接、供氮系統上作為進氮閥使用）
  • 泄氮閥
  • 自力式調節閥
    泄氮閥（材質碳鋼、法蘭連接、供氮系統上作為出氮閥使用，也叫自力式微壓調節閥）
  • 泄氮閥
  • 自力式調節閥
    泄氮閥（材質不銹鋼、法蘭連接、供氮系統上作為出氮閥使用，也叫自力式微壓調節閥）
  • 電動溫度控制閥
  • 電動調節閥
    電動溫度控制閥（材質碳鋼、法蘭連接、帶溫度傳感器和集成溫度控制模塊）
  • 自力式溫度調節閥
  • 自力式調節閥
    自力式溫度調節閥（材質碳鋼、法蘭連接、十字形、適合120度一下介質調溫）
  • 自力式溫度調節閥
  • 自力式調節閥
    自力式溫度調節閥（材質碳鋼、法蘭連接、一字形、適合120度一下介質調溫）
  • 帶指揮器的壓力調節閥
  • 自力式調節閥
    帶指揮器的壓力調節閥（材質不銹鋼、螺紋連接、帶指揮器型、適合微壓調節）

泄氮閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

泄氮閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
