自力式壓力調節閥

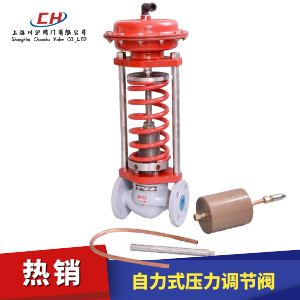

自力式壓力調節閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN15-300mm
壓力范圍 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa Class150,300,600
作用形式 減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）
適用介質 水、蒸汽、石油、天然氣等
執行機構 膜片式、活塞式
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

自力式壓力調節閥 型號：ZZYP

自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的自控閥門。自力式壓力調節閥特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（控制閥后），或泄壓、穩壓（控制閥前）的自動控制。

閥門選型
自力式壓力調節閥在控制介質中，如果介質溫度超過200℃以上，需要增加冷凝器。

自力式壓力調節閥 技術參數

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允許壓差
(Mpa)		 PN16 1.6 1.5 1.2 1,0
PN40 2.0
閥蓋形式 標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座、套筒型閥芯
流量特性 線性

自力式壓力調節閥 被控介質溫度

公稱通徑 15～125mm 150～250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷卻罐≤200℃ 冷卻罐和加長件≤200℃
冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※
軟密封 ≤150℃

自力式壓力調節閥 零部件參數

材料代號 C（WCB） P（304） R（316）

主要

零件

 閥體 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座 1Cr18Ni9Ti（304） 1Cr18Ni9Ti（304） 1Cr18Ni12Mo2Ti（316）
閥桿 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
膜蓋 A3、A4鋼涂四氟乙烯
填料 聚四氟乙烯、柔性石墨
彈簧 60Si2Mn
導向套 HPb59-1

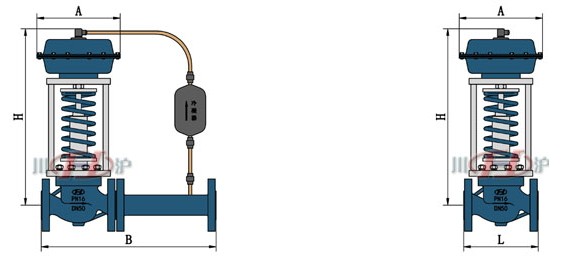

自力式壓力調節閥 結構圖

自力式壓力調節閥結構圖

自力式壓力調節閥 外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
法蘭端間距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850

壓
力
調
節
范
圍
(KPa)

 15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
200-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 980 950 1000 1100 1200
A 85 96
大約重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
導壓管接口螺紋 M16X1.5
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要自力式壓力調節閥產品詳細樣本。
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質碳鋼、法蘭連接、頂裝薄膜式、適合常溫介質）
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質碳鋼、頂裝薄膜式、帶冷凝管、適合高溫介質）
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質碳鋼、法蘭連接、頂裝彈簧式、適合常溫介質）
  • 自力式壓力調節閥
  • 自力式調節閥
    自力式壓力調節閥（材質不銹鋼、活塞式、適合高壓介質調壓）
  • 氮封閥
  • 自力式調節閥
    氮封閥（材質碳鋼、法蘭連接、供氮系統上作為進氮閥使用、也叫帶指揮器自力式壓力調節閥）
  • 氮封閥
  • 自力式調節閥
    氮封閥（材質不銹鋼、法蘭連接、供氮系統上作為進氮閥使用）
  • 泄氮閥
  • 自力式調節閥
    泄氮閥（材質碳鋼、法蘭連接、供氮系統上作為出氮閥使用，也叫自力式微壓調節閥）
  • 泄氮閥
  • 自力式調節閥
    泄氮閥（材質不銹鋼、法蘭連接、供氮系統上作為出氮閥使用，也叫自力式微壓調節閥）
  • 電動溫度控制閥
  • 電動調節閥
    電動溫度控制閥（材質碳鋼、法蘭連接、帶溫度傳感器和集成溫度控制模塊）
  • 自力式溫度調節閥
  • 自力式調節閥
    自力式溫度調節閥（材質碳鋼、法蘭連接、十字形、適合120度一下介質調溫）
  • 自力式溫度調節閥
  • 自力式調節閥
    自力式溫度調節閥（材質碳鋼、法蘭連接、一字形、適合120度一下介質調溫）
  • 帶指揮器的壓力調節閥
  • 自力式調節閥
    帶指揮器的壓力調節閥（材質不銹鋼、螺紋連接、帶指揮器型、適合微壓調節）

自力式壓力調節閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

自力式壓力調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
